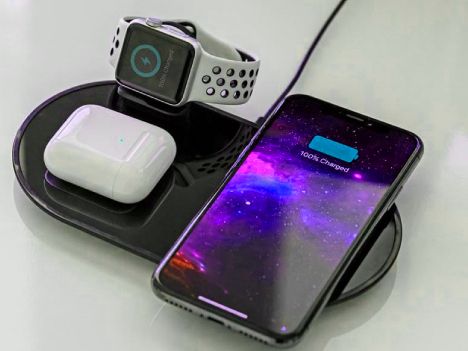

Беспроводная зарядка — это технология, позволяющая передавать электрическую энергию от зарядного устройства к мобильным устройствам (например, смартфонам, наушникам или умным часам) без необходимости использования традиционного проводного соединения. Эта передача энергии происходит с помощью электромагнитных волн, обычно через индуктивную связь, что исключает необходимость подключения кабеля к устройству.
История беспроводной зарядки начинается с конца XIX века, когда Никола Тесла экспериментировал с передачей электроэнергии без проводов. В 1890-х годах он построил башню Уорденклиф, пытаясь передавать электричество на расстоянии с помощью электромагнитных волн. Его идеи были революционными, но технологии того времени не позволяли воплотить их в жизнь.
В 1902 году Хуихилл Доллард и Джон Тиссан провели эксперименты с радиоволнами, а в 1960-х Уильям Браун успешно передал энергию с помощью микроволн, запитав беспилотный вертолёт.
Современный этап развития начался в 2007 году, когда Массачусетский технологический институт (MIT) представил WiTricity – систему беспроводной передачи энергии через магнитный резонанс. В 2008 году компания Powermat выпустила первые коммерческие устройства, а в 2010-х годах появился стандарт Qi, разработанный Wireless Power Consortium. С тех пор беспроводная зарядка стала частью смартфонов, планшетов, электромобилей и даже имплантатов. Сегодня ведущие компании, такие как Apple, Samsung, Xiaomi и Tesla, продолжают совершенствовать технологию, делая её быстрее, удобнее и доступнее.
Почему эта технология становится популярной?
Беспроводная зарядка постепенно завоёвывает рынок благодаря нескольким важным факторам:
- Удобство и простота использования. Одной из главных причин популярности беспроводных зарядок является их удобство. Пользователи больше не нуждаются в поиске кабеля и разъёма для зарядки – достаточно просто положить устройство на зарядную станцию. Это избавляет от необходимости постоянно подключать и отключать устройства, особенно когда речь идёт о телефонах, которые часто используются в течение дня.
- Отсутствие износа разъёмов. Использование кабелей для зарядки может со временем привести к износу разъёмов на устройствах. Беспроводная зарядка исключает этот фактор, так как устройства заряжаются без физического контакта с проводами.
- Совместимость с современными гаджетами. Всё больше устройств поддерживает беспроводную зарядку, включая смартфоны, наушники, умные часы, а также некоторые электромобили. Это делает беспроводную зарядку универсальным решением для множества различных гаджетов.
- Эстетика и простота использования в общественных местах. Беспроводные зарядки часто интегрируются в общественные места, такие как кафе, офисы или автомобили, где пользователи могут просто положить устройства на зарядные станции, не беспокоясь о наличии нужного кабеля.

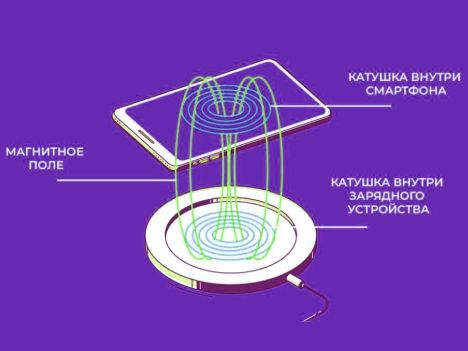

Основной физический принцип: индуктивная передача энергии
Беспроводные зарядки работают на основе индуктивной передачи энергии, что является примером использования электромагнитных волн для передачи электрической энергии без проводов. Этот принцип был открыт ещё в конце 19 века Николаем Теслой, но современные технологии применяют его для создания удобных и эффективных зарядных устройств.
Индуктивная передача энергии происходит через два основных компонента — катушку передатчика и катушку приёмника. Этот процесс основан на принципе электромагнитной индукции, когда изменяющееся магнитное поле, создаваемое катушкой передатчика, индуцирует ток в катушке приёмника.
- Катушка передатчика (передатчик энергии). Это компонент, который непосредственно генерирует переменное магнитное поле. Когда через неё проходит электрический ток, она создаёт магнитное поле, которое распространяется в пространстве. Обычно катушка передатчика устанавливается в зарядной станции, которая подключена к источнику питания (например, в сеть 220В).
- Катушка приёмника (приёмник энергии). Эта катушка размещается в устройстве, которое требуется зарядить (например, в смартфоне, наушниках или умных часах). При попадании в магнитное поле от катушки передатчика, катушка приёмника генерирует ток, который преобразуется в постоянный ток и используется для зарядки аккумулятора. Катушка приёмника обычно размещена таким образом, чтобы максимально эффективно улавливать магнитные поля, создаваемые катушкой передатчика.
- Контроллер (система управления зарядкой). Контроллеры в обеих катушках (передатчика и приёмника) отвечают за координацию работы системы. Они контролируют процесс передачи энергии и обеспечивают защиту устройства. Например, контроллер в катушке передатчика регулирует выходное напряжение и ток, а контроллер в катушке приёмника следит за тем, чтобы зарядка была безопасной и эффективной, контролирует температуру и предотвращает перегрев.
- Питание (источник энергии). Для того чтобы катушка передатчика могла создавать магнитное поле, она должна быть подключена к источнику энергии. В большинстве случаев это адаптер, который преобразует переменный ток из розетки в постоянный ток для зарядной станции. В некоторых устройствах (например, в автомобилях) используется встроенная беспроводная зарядка, которая подключается напрямую к аккумулятору автомобиля.
Как это работает в действии?
- Передача энергии. Когда вы кладёте устройство на беспроводную зарядную станцию, катушка передатчика начинает генерировать переменное магнитное поле. Это поле распространяется на определённое расстояние в пространстве.
- Индукция тока в катушке приёмника. Как только ваше устройство размещается в магнитном поле катушки передатчика, катушка приёмника внутри устройства начинает "ловить" это магнитное поле и индуцирует электрический ток.
- Конвертация и зарядка. Сгенерированный ток в катушке приёмника преобразуется в постоянный ток с помощью выпрямителей и используется для зарядки аккумулятора устройства.
- Мониторинг. Контроллеры обеих катушек координируют процесс, следя за напряжением, током и температурой, чтобы избежать перегрева или других проблем.

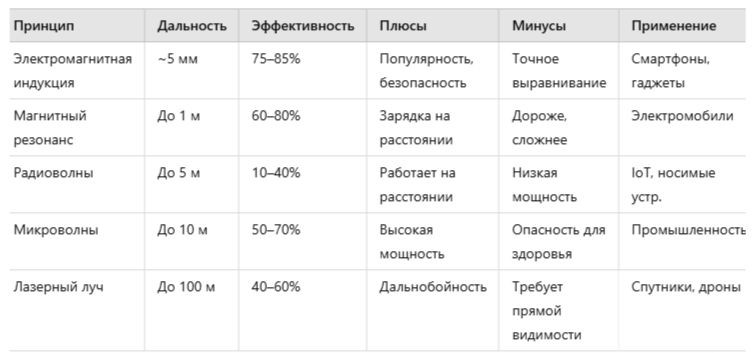

Существует несколько типов беспроводных зарядных устройств, которые различаются по принципу работы и области применения. Рассмотрим основные виды беспроводных зарядок, начиная от наиболее распространённых до более перспективных технологий.

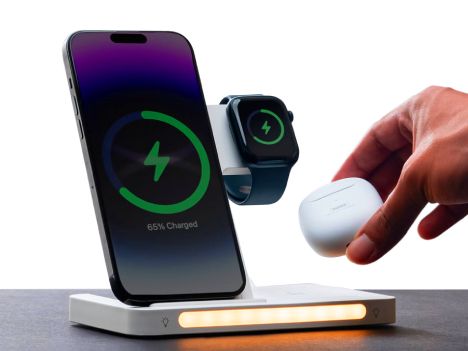

3.1 Индуктивные зарядки (Qi-стандарт)
Индуктивные зарядки — это наиболее популярный и распространённый тип беспроводной зарядки, который работает по принципу магнитной индукции. Этот стандарт был разработан Wireless Power Consortium и носит название Qi (читается как «чи»). Он стал де-факто стандартом для большинства современных мобильных устройств, таких как смартфоны, наушники, умные часы и другие гаджеты.
Принцип работы:
- В индуктивных зарядных устройствах используется два компонента: катушка передатчика и катушка приёмника. Передатчик генерирует переменное магнитное поле, которое индуцирует ток в катушке приёмника.
- Для успешной зарядки устройство должно быть правильно выровнено с зарядной станцией. Это означает, что катушка приёмника в устройстве должна располагаться как можно более точно с катушкой передатчика.
Преимущества:
- Широкая совместимость: поддержка Qi-стандарта в большинстве современных устройств.
- Простота использования: достаточно просто поместить устройство на зарядную панель.
- Безопасность: защита от перегрева, короткого замыкания и перегрузки.
Недостатки:
- Меньший КПД по сравнению с проводной зарядкой.
- Необходимость точного выравнивания устройства на зарядной панели, иначе зарядка не будет происходить эффективно.
- Малое расстояние передачи энергии — обычно зарядка работает только при размещении устройства в непосредственной близости от зарядной панели (до 5 см).
3.2 Резонансные зарядки
Резонансные зарядки используют принцип резонансной индукции, который позволяет передавать энергию на более большое расстояние по сравнению с обычными индуктивными зарядками. Это возможно благодаря использованию резонансных катушек с одинаковыми частотами, что увеличивает эффективность передачи энергии на большие расстояния.
Принцип работы:
- В отличие от обычной индуктивной зарядки, в резонансных зарядках обе катушки (передатчик и приёмник) настроены на одинаковую частоту. Это создаёт более мощное магнитное поле, которое может передавать энергию на большее расстояние.
- Это позволяет заряжать устройства даже на расстоянии нескольких сантиметров или дюймов от зарядной станции.
Преимущества:
- Большое расстояние передачи энергии: можно заряжать устройства на расстоянии до 10-20 см.
- Гибкость расположения: не требуется идеальное выравнивание устройства и зарядной панели.
- Более высокая эффективность передачи энергии на больших расстояниях по сравнению с обычными индуктивными зарядками.
Недостатки:
- Более высокая стоимость и сложность конструкции по сравнению с индуктивными зарядками.
- Ограниченная поддержка на текущий момент — не все устройства поддерживают резонансную зарядку.
- Потери энергии всё равно могут быть значительными на больших расстояниях.
3.3 Радиочастотные и лазерные зарядки (перспективные технологии будущего)
Радиочастотные (RF) и лазерные зарядки — это новые и перспективные технологии, которые обещают значительно улучшить беспроводную зарядку, позволяя передавать энергию на гораздо большее расстояние и даже через препятствия. Эти технологии находятся на стадии разработки и пока что не получили массового применения, однако они могут стать стандартом будущего.
Радиочастотные зарядки используют радиоволны для передачи энергии. С помощью антенн и передающих устройств, радиочастотные зарядки могут передавать энергию через воздух на большие расстояния. Это позволяет зарядить устройство, находящееся в радиусе действия станции (например, в пределах нескольких метров).
Лазерные зарядки работают на основе оптических технологий и используют лазеры для передачи энергии. Лазерный луч направляется на приёмник, который преобразует световую энергию в электрическую. Это позволяет передавать энергию на значительные расстояния (до десятков метров) с высокой точностью.
Преимущества:
- Передача энергии на большие расстояния даже через препятствия.
- Возможность зарядки нескольких устройств одновременно, если система поддерживает мультизарядку.
- Инновационные технологии, которые открывают новые горизонты в области беспроводной зарядки.
Недостатки:
- Технология всё ещё на стадии разработки и не имеет массового применения.
- Возможные проблемы с безопасностью, например, лазерные лучи могут быть опасны для глаз.
- Высокая стоимость разработки и внедрения таких систем в повседневную жизнь.
Детали для передатчика (зарядной станции)
Передатчик создаёт электромагнитное поле для передачи энергии. Для его сборки нужны:
- Источник питания – 5–12 В (можно взять адаптер от телефона или аккумулятор).
- Генератор высокочастотных колебаний (на базе таймера NE555 или транзисторной схемы).
- Конденсаторы – 100 нФ – 1 мкФ для стабилизации сигнала.
- Катушка индуктивности – провод диаметром 0,5–1 мм, 10–20 витков.
- Резисторы – 1 кОм, 10 кОм.
- Транзистор (если не используем NE555) – MOSFET типа IRFZ44N или аналогичный.
- Ферритовое кольцо – улучшает эффективность передачи энергии.
Детали для приёмника (встраивается в телефон или устройство)
Приёмник принимает энергию и преобразует её в постоянное напряжение:
- Катушка приёмника – аналогичная передатчику (10–20 витков).
- Выпрямительный мост – 4 диода Шоттки (например, 1N5819).
- Фильтрующий конденсатор – 100 мкФ для сглаживания пульсаций.
- Стабилизатор напряжения – AMS1117-5.0 (преобразует напряжение в 5 В).
- Выход USB – можно подключить разъём для зарядки телефона.
Принципиальная схема передатчика
Передатчик состоит из генератора высокочастотных колебаний и катушки, создающей магнитное поле.
Схема на таймере NE555 (более стабильная):
- NE555 настроен как генератор с частотой 100–500 кГц.
- Через транзистор MOSFET сигнал усиливается и подаётся на катушку.
- Катушка создаёт переменное магнитное поле.
Схема подключения передатчика:
Схема на транзисторе (упрощённый вариант):
- Генерация колебаний происходит за счёт обратной связи.
- Транзистор периодически переключается, создавая переменный ток в катушке.
Схема на транзисторе:
Принципиальная схема приёмника
- Катушка приёмника улавливает магнитное поле.
- Ток выпрямляется через мост из диодов Шоттки.
- Конденсатор сглаживает колебания.
- Стабилизатор AMS1117-5.0 выдаёт 5 В для зарядки.
Схема подключения приёмника:

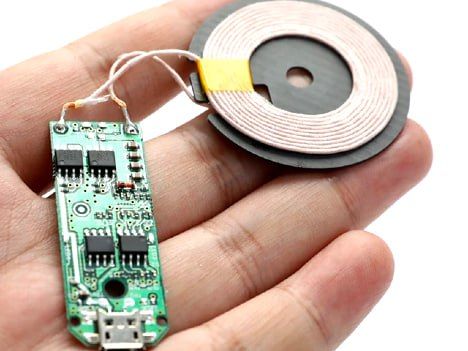

Пошаговая сборка
Изготовление передатчика
- Шаг 1. Создаём катушку
- Возьмите медный провод 0,5–1 мм.
- Намотайте 10–20 витков на оправку диаметром 5–10 см.
- Закрепите витки термоклеем.
- Шаг 2. Сборка схемы передатчика
- Смонтируйте генератор (NE555 или транзистор).
- Подключите катушку к выходу схемы.
- Подключите питание (5–12 В).
- Шаг 3. Проверка работы
- Поднесите катушку приёмника – должен появиться индуцированный ток.
- Используйте мультиметр для проверки напряжения.
Изготовление приёмника
- Шаг 1. Намотка катушки
- Намотайте такую же катушку, как в передатчике.
- Шаг 2. Сборка схемы приёмника
- Подключите катушку к диодному мосту (4 диода Шоттки).
- Добавьте фильтрующий конденсатор.
- Подключите стабилизатор AMS1117-5.0.
- Подсоедините выход к USB-разъёму.
- Шаг 3. Проверка работы
- Поднесите приёмник к передатчику.
- Замерьте напряжение на выходе (должно быть 5 В).
- Подключите телефон – он должен начать заряжаться.
5.1 КПД самодельных зарядок и почему он ниже, чем у заводских
Коэффициент полезного действия (КПД) самодельных беспроводных зарядок редко превышает 50–60%, в то время как у заводских решений этот показатель может достигать 80–90%.
Причины низкого КПД:
- Потери в катушках – самодельные катушки чаще всего наматываются вручную и имеют неоптимальную геометрию, что увеличивает потери.
- Неоптимальная частота - заводские устройства используют точный подбор рабочей частоты (обычно 100–300 кГц), тогда как в самодельных схемах добиться этого сложнее.
- Отсутствие согласования контуров – передатчик и приёмник должны быть настроены на резонансную частоту, чтобы передача энергии была эффективной. В самодельных устройствах часто не учитываются такие параметры, как ёмкость и индуктивность катушек.
- Потери на нагрев – самодельные схемы часто перегреваются из-за высокой нагрузки на компоненты.
Вывод: КПД можно повысить, тщательно подбирая частоту работы и улучшая конструкцию катушек.
5.2 Потери энергии и перегрев
Куда уходит энергия?
- Сопротивление проводов – медные провода имеют небольшое, но ощутимое сопротивление.
- Излучение в пространство - энергия может теряться, не достигая приёмника.
- Нагрев катушек и элементов схемы – если передатчик и приёмник не согласованы, происходит перегрев.
Как уменьшить потери?
- Использовать ферритовое основание – феррит снижает рассеивание магнитного поля.
- Уменьшить расстояние между катушками - чем ближе, тем выше эффективность.
- Использовать более толстый провод – снижает сопротивление.
Вывод: потери энергии неизбежны, но их можно минимизировать за счёт точной настройки схемы.
5.3 Влияние расстояния и расположения устройства
Как расстояние влияет на эффективность?
- При увеличении расстояния между катушками КПД резко падает. Оптимальное расстояние – менее 5 мм.
- Если приёмник сместить в сторону, эффективность тоже снижается.
Как правильно расположить катушки?
- Использовать выравнивание катушек – передатчик и приёмник должны быть чётко друг над другом.

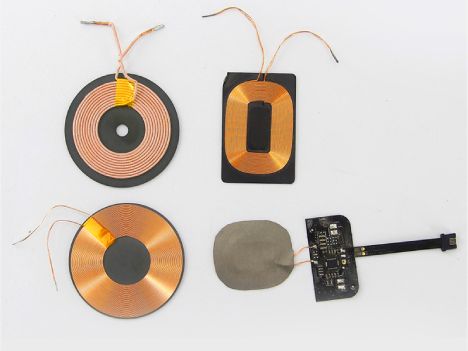

- Использовать ферритовые пластины – помогают сфокусировать магнитное поле.
Вывод: для эффективной работы устройства катушки должны находиться близко друг к другу и быть хорошо выровнены.
5.4 Вопрос безопасности: электромагнитное излучение и защита от перегрева
Опасно ли электромагнитное поле?
Беспроводные зарядки работают на частотах 100–500 кГц, что находится в безопасном диапазоне для человека. Однако:
- При высоких мощностях (более 15 Вт) излучение может вызывать нагрев металлических предметов, что может привести к ожогам.
- Вблизи медицинских имплантов (например, кардиостимуляторов) такие устройства нежелательны.
Как избежать перегрева?
- Добавить датчик температуры – контролирует перегрев катушек.
- Использовать термостойкие провода – уменьшают риск плавления изоляции.
- Ограничить мощность – если напряжение слишком высокое, элементы схемы перегреваются.
Вывод: электромагнитное излучение от беспроводных зарядок в целом безопасно, но перегрев может быть проблемой.
