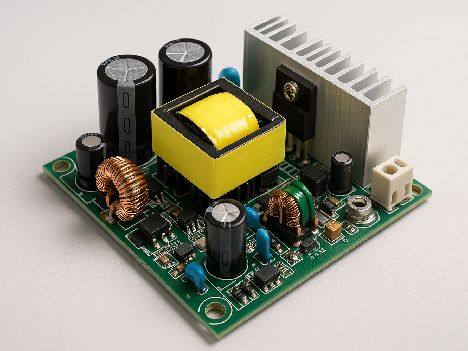

Импульсные источники питания (ИИП) – это ключевой элемент современной электроники, обеспечивающий преобразование напряжения с высокой эффективностью. В отличие от традиционных линейных блоков питания, они работают на принципе высокочастотного переключения, что позволяет значительно снизить потери энергии и уменьшить размеры устройств.
Почему импульсные источники питания стали стандартом?
Современные устройства требуют компактных, лёгких и энергоэффективных источников питания. Импульсные блоки питания (ИБП) стали стандартом в электронике по следующим причинам:
- Высокий КПД – КПД импульсных БП может достигать 85–95%, тогда как у линейных БП он редко превышает 50–60%.
- Компактность и лёгкость – благодаря работе на высоких частотах, используются меньшие трансформаторы и конденсаторы.
- Гибкость – легко адаптируются под разные уровни входного и выходного напряжения.
- Универсальность – работают с разными источниками питания, включая сеть 220 В, аккумуляторы и солнечные батареи.

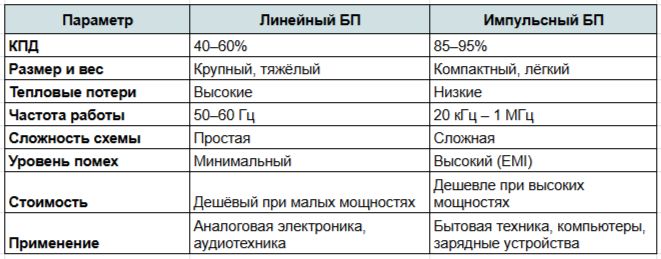

2.1 Разница между линейными и импульсными БП
Линейные блоки питания работают по принципу постоянного падения напряжения на регулирующем элементе (обычно это транзистор в режиме активного сопротивления). Это приводит к большим потерям энергии в виде тепла. Импульсные источники питания, наоборот, используют метод прерывистого (импульсного) преобразования:
- Входное переменное напряжение (AC) преобразуется в постоянное (DC) через выпрямитель.
- Инвертор преобразует DC в высокочастотный AC (от 20 кГц до нескольких МГц).
- Трансформатор и выпрямитель понижают напряжение до нужного уровня.
- Фильтр и стабилизатор сглаживают пульсации, обеспечивая чистое выходное DC-напряжение.
2.2 Базовый принцип работы импульсного источника питания
Основные этапы преобразования энергии в ИПП:
- Выпрямление и фильтрация. Переменное напряжение сети (220 В) выпрямляется диодным мостом. Конденсатор сглаживает пульсации, формируя постоянное напряжение.
- Импульсное преобразование (ключевой процесс). Используется MOSFET или IGBT-транзистор, который включается и выключается с высокой частотой. Напряжение преобразуется в высокочастотные импульсы.
- Применение трансформатора (если есть). Высокочастотный сигнал поступает на трансформатор, который изменяет уровень напряжения. Малый размер трансформатора возможен за счёт высокой частоты.
- Выпрямление и фильтрация выходного напряжения. Вторичная обмотка трансформатора подключается к диодному выпрямителю (чаще диоды Шоттки). Конденсаторы и дроссели сглаживают сигнал, обеспечивая стабильное выходное DC-напряжение.
- Стабилизация напряжения. Обратная связь (оптопара + ШИМ-контроллер) следит за напряжением и регулирует ширину импульсов (ШИМ), изменяя среднее значение выходного напряжения.
2.3 Основные топологии импульсных источников питания

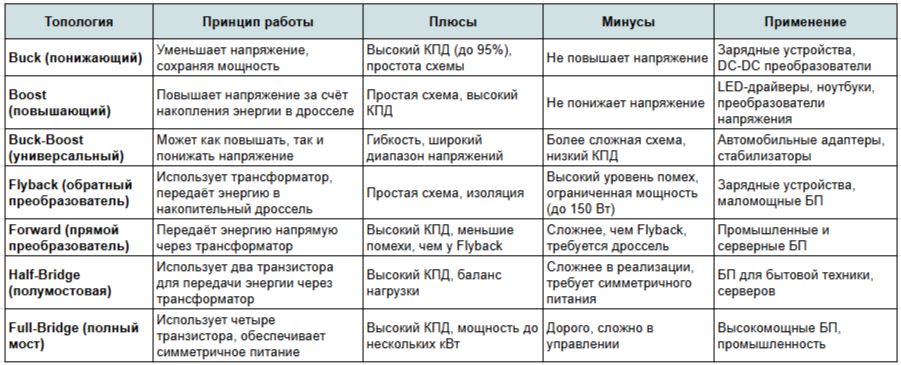

В зависимости от схемотехники и области применения, импульсные БП могут быть понижающими, повышающими или изолированными.
3.1 Силовые транзисторы (MOSFET, IGBT) – выбор и параметры

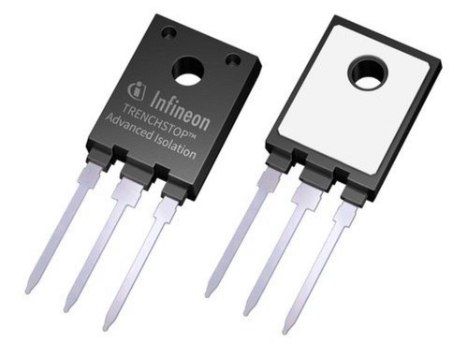

Силовые транзисторы — это полупроводниковые устройства, предназначенные для управления и усиления электрических сигналов в высоких мощностях. Они используются в схемах для управления большими токами и напряжениями, что делает их незаменимыми в таких областях, как преобразование энергии, электрические приводы, источники питания, системы распределения электроэнергии и многое другое. В отличие от обычных транзисторов, силовые транзисторы имеют конструкцию, оптимизированную для работы с большими нагрузками. BJT (биполярные транзисторы) — используются для усиления и коммутации тока. MOSFET (металло-оксидный полевой транзистор) — наиболее популярный тип силовых транзисторов, используемый в схемах с низким и средним напряжением. IGBT (изолированный гейт-биполярный транзистор) — комбинирует свойства BJT и MOSFET, позволяя работать с высокими напряжениями и большими токами. Силовые диоды — используются для выпрямления тока в схемах переменного тока.

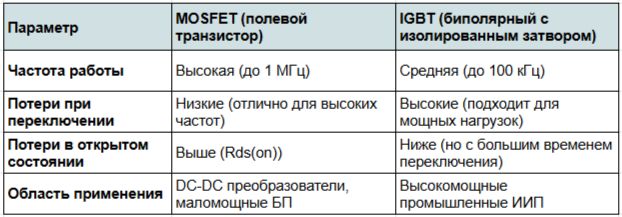

Выбор между MOSFET и IGBT зависит от рабочих частот и мощности.

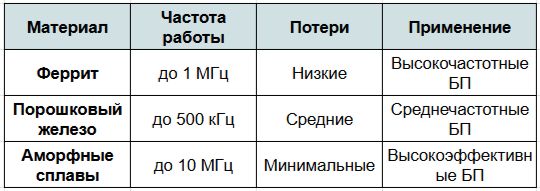

3.2 Дроссели и трансформаторы – материалы сердечников, расчёт индуктивности

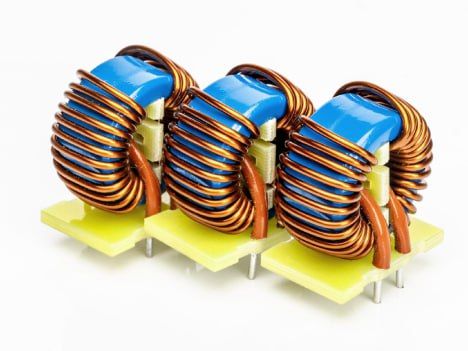

Дроссели — это пассивные электрические компоненты, которые используются для ограничения изменения тока в цепи или для фильтрации сигналов. Они представляют собой катушки индуктивности, и их основная функция — создавать магнитное поле, которое сопротивляется изменению тока. Дроссели работают на основе индуктивности, то есть свойству проводника создавать противодействующую силу току (называемую ЭДС индукции), когда ток через него меняется. Материал сердечника дросселя влияет на потери и рабочую частоту.
Трансформаторы — это электрические устройства, предназначенные для передачи электрической энергии между цепями с различными уровнями напряжений с помощью электромагнитной индукции. Они работают по принципу изменения напряжения и тока в цепи переменного тока, сохраняя общую мощность (за исключением потерь на сопротивление проводников и магнитное насыщение). Трансформатор состоит из двух обмоток (первичной и вторичной), намотанных на общий магнитопровод. Первая обмотка подключена к источнику тока, а вторая — к нагрузке. Магнитопровод (обычно из железа) передает магнитное поле, обеспечивая эффективную передачу энергии.
Трансформаторы применяются в изолированных топологиях (Flyback, Forward, Bridge) для передачи энергии. Выбор сердечника:Ф ферритовые (NiZn, MnZn) — идеальны для высоких частот, порошковые — подходят для фильтрации на средних частотах, размер и форма (тороидальные, E-образные, RM) влияют на эффективность.
3.3 Конденсаторы – керамика, тантал, электролиты – что выбрать?

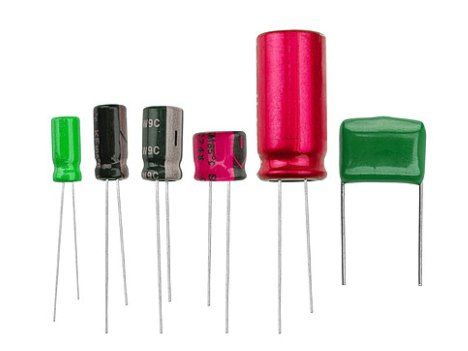

Конденсаторы — это пассивные электрические компоненты, которые накапливают и хранят электрическую энергию в виде электрического поля. Они состоят из двух проводящих пластин, разделенных изолятором (диэлектриком). Когда на конденсатор подается напряжение, между пластинами накапливается заряд, который можно использовать в дальнейшем.

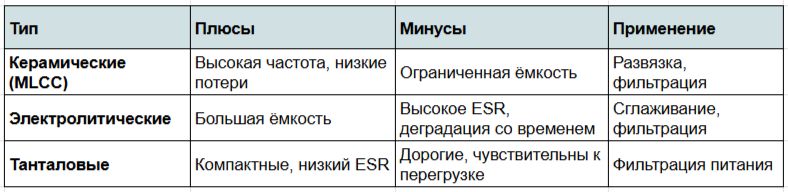

Виды конденсаторов:
3.4 Диоды Шоттки – как уменьшить потери на выпрямлении?
Диоды Шоттки — это полупроводниковые диоды с низким прямым напряжением и быстрой реакцией, благодаря особой конструкции, в которой использован контакт между полупроводниковым материалом (чаще всего кремнием) и металлом. Это отличие от обычных диодов, где контакт осуществляется между двумя полупроводниками (p-n переход).
В импульсных БП используются диоды Шоттки, так как они имеют низкое прямое падение напряжения (0,2–0,4 В) и высокую скорость переключения. Как снизить потери: использовать диоды с низким прямым напряжением (Vf), выбирать диоды с запасом по току (Iavg), в мощных ИИП – применять синхронное выпрямление (MOSFET вместо диода Шоттки). Диоды Шоттки подходят для низковольтных БП, а в мощных системах лучше использовать синхронные выпрямители.
3.5 ШИМ-контроллеры – управление и стабилизация

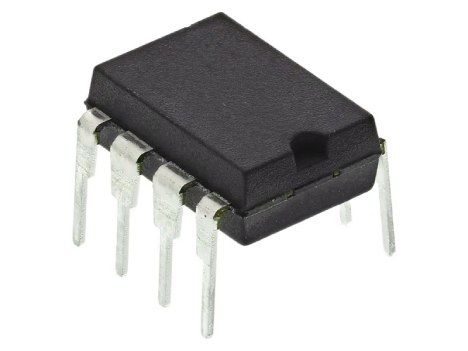

ШИМ-контроллеры (широтно-импульсная модуляция) — это электронные устройства, которые управляют передачей энергии или сигнала с помощью изменения ширины импульсов в периоде. Они регулируют соотношение времени, в течение которого сигнал находится в высоком или низком состоянии, что позволяет эффективно управлять различными параметрами, такими как напряжение, ток или мощность.

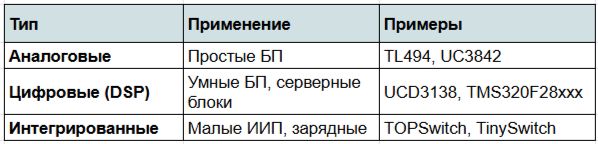

Популярные виды ШИМ-контроллеров:
КПД (коэффициент полезного действия) импульсных БП — это отношение выходной мощности к потребляемой мощности, выраженное в процентах. Потери в таких источниках возникают на различных этапах преобразования энергии.
Источники потерь в импульсных БП:
- Коммутационные потери: происходят из-за переключения элементов (например, транзисторов) при изменении состояния (включение/выключение). Эти потери особенно заметны в высокочастотных преобразователях, где частота коммутации высока, а время переключения достаточно короткое.
- Тепловые потери: вызваны сопротивлением проводников, транзисторов и других элементов цепи, которые при прохождении тока нагреваются. Даже в случае с высокоэффективными компонентами, небольшие сопротивления могут приводить к значительным потерям на тепло.
- Магнитные потери: происходят в трансформаторах и индукторах из-за перемагничивания сердечников, что вызывает потери энергии в виде тепла. Они также могут быть связаны с гистерезисом и вихревыми токами в магнитных материалах.
Способы повышения КПД:
- Использование высококачественных компонентов. Применение GaN-транзисторов (гальий-нитридных транзисторов) вместо кремниевых позволяет значительно снизить коммутационные потери, так как GaN-элементы быстрее переключаются и могут работать на более высоких частотах. Синхронное выпрямление (использование активных элементов для выпрямления, например, MOSFET вместо диодов) уменьшает потери на выпрямление, так как активные элементы имеют меньшее падение напряжения и высокую эффективность.
- Оптимизация схемы преобразования. Использование высокочастотных преобразователей позволяет уменьшить размеры и потери в магнитных компонентах (например, трансформаторах и индукторах). Применение пульсирующих и резонансных схем для минимизации потерь при коммутации.
- Управление температурой. Использование эффективных систем теплоотведения, таких как радиаторы, вентиляторы или жидкостное охлаждение, может помочь снизить тепловые потери и повысить стабильность работы БП.
Импульсные источники питания генерируют электромагнитные помехи и чувствительны к нестабильностям в сети. Поэтому важную роль играет система защиты и фильтрации, которая предотвращает перегрузки, скачки напряжения и радиочастотные помехи.
Одним из основных механизмов защиты является ограничение входных скачков напряжения. Для этого применяются варисторы и TVS-диоды, которые мгновенно поглощают избыточное напряжение, защищая чувствительные компоненты схемы. Если источник питания работает в сети с сильными помехами, дополнительно используется фильтр из конденсаторов и дросселей, снижающий высокочастотные выбросы.

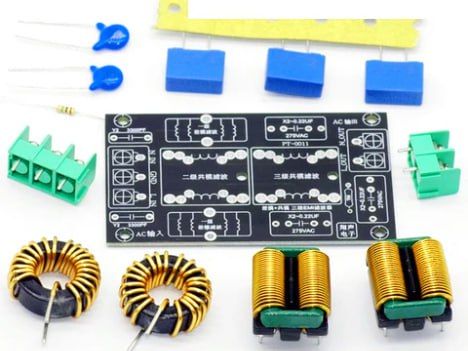

Фильтрация помех в импульсных БП включает в себя несколько ступеней. На входе устанавливаются сетевые фильтры, состоящие из дросселей и Х‑конденсаторов, которые подавляют электромагнитные наводки, поступающие из сети. После выпрямления напряжения в схеме используются сглаживающие электролитические и керамические конденсаторы, уменьшающие уровень пульсаций. На выходе схемы также размещают LC-фильтры, снижающие остаточные высокочастотные помехи и обеспечивающие стабильное напряжение.
Одним из ключевых аспектов защиты является термоконтроль и защита от перегрева. В мощных источниках питания применяются термодатчики и системы активного охлаждения, такие как вентиляторы или радиаторы, отводящие избыточное тепло. Если температура выходит за допустимые пределы, система отключает питание или снижает мощность, предотвращая повреждение компонентов.
Также в импульсных БП предусмотрена защита от перегрузки и короткого замыкания. Она реализуется с помощью ограничителей тока или предохранителей, разрывающих цепь при возникновении аномальных условий. В некоторых схемах используется режим «hiccup», при котором при превышении нагрузки источник временно отключается, а затем пытается снова запуститься.
Электромагнитные помехи – ещё одна серьёзная проблема, возникающая в импульсных схемах. Для их снижения используются экранирование, грамотное расположение дорожек на печатной плате и применение ферритовых колец на проводах. Это предотвращает распространение помех на другие устройства и уменьшает уровень радиочастотного излучения.
Таким образом, комплексная защита и эффективная фильтрация помех позволяют импульсному источнику питания работать стабильно, продлевая срок службы компонентов и обеспечивая безопасность при эксплуатации.
Проектирование импульсных источников питания требует внимательного подхода к выбору компонентов, разводке печатной платы и системе охлаждения. Ошибки на этих этапах могут привести к нестабильной работе устройства, перегреву или даже выходу из строя ключевых элементов.
Одна из частых проблем – неправильный выбор номиналов компонентов. Например, недостаточная ёмкость входных и выходных конденсаторов приводит к высоким пульсациям напряжения, что может негативно сказаться на стабильности выходного сигнала. Неверно рассчитанные дроссели и трансформаторы вызывают повышенные потери и перегрев. Также важно учитывать предельные характеристики силовых транзисторов: недостаточный запас по току и напряжению приводит к их преждевременному выходу из строя.
Ошибки трассировки печатных плат могут серьёзно повлиять на работу импульсного источника питания. Длинные дорожки в силовых цепях создают паразитные индуктивности и увеличивают уровень электромагнитных помех. Размещение мощных компонентов без должного экранирования может привести к самовозбуждению схемы и снижению КПД. Важно соблюдать минимальную длину критических цепей, правильно разводить «землю» и разделять сигнальные и силовые трассы.
Недостаточное охлаждение – ещё одна распространённая ошибка. Импульсные источники питания работают на высоких частотах и выделяют значительное количество тепла, особенно в мощных схемах. Если не предусмотреть достаточную площадь радиаторов или не использовать активное охлаждение (вентиляторы), температура силовых элементов превысит допустимые пределы, что приведёт к деградации компонентов и снижению срока их службы. Для расчёта теплового режима необходимо учитывать мощность рассеяния транзисторов, диодов и дросселей, а также обеспечить эффективный отвод тепла.
Таким образом, при проектировании импульсного источника питания важно тщательно подбирать компоненты, правильно разводить плату и продумать систему охлаждения. Это позволит избежать проблем с перегревом, электромагнитными помехами и нестабильностью работы устройства.
Современные импульсные источники питания продолжают эволюционировать, улучшая свою эффективность, уменьшая размеры и внедряя интеллектуальные функции управления. Развитие новых технологий и материалов позволяет создавать более производительные и компактные устройства, соответствующие высоким требованиям современной электроники.
Использование новых материалов (GaN, SiC)

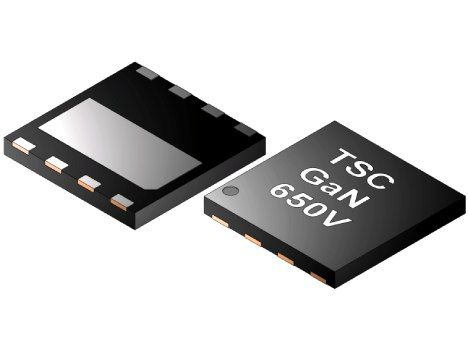

Одной из ключевых тенденций является переход от традиционных кремниевых транзисторов к компонентам, изготовленным на основе карбида кремния (SiC) и нитрида галлия (GaN). Эти материалы обладают рядом преимуществ по сравнению с кремнием, что делает их идеальными для работы в импульсных источниках питания.
Транзисторы GaN имеют значительно меньшую ёмкость затвора и более низкое сопротивление открытого канала, что позволяет работать на более высоких частотах (до нескольких мегагерц) при меньших потерях. Это, в свою очередь, позволяет уменьшить размеры дросселей и трансформаторов, делая источник питания более компактным и лёгким. Кроме того, GaN-компоненты работают с более высокой эффективностью, снижая нагрев и потребность в мощных системах охлаждения.
Транзисторы на основе SiC также обладают высокой устойчивостью к высоким температурам и напряжениям, что делает их идеальными для мощных промышленных и автомобильных источников питания. Они позволяют повысить КПД устройств и снизить энергопотери, что особенно важно для систем, работающих в экстремальных условиях.
Миниатюризация и повышение плотности мощности
Современная электроника требует всё более компактных и мощных источников питания. Это стимулирует развитие технологий, позволяющих значительно уменьшить размеры компонентов при сохранении высокой мощности.
Основной путь миниатюризации связан с увеличением рабочей частоты источников питания. Использование высокочастотных схем (сотни килогерц и мегагерц) позволяет уменьшить размеры трансформаторов, дросселей и конденсаторов. Появление GaN- и SiC-транзисторов играет здесь ключевую роль, поскольку они позволяют работать на таких частотах без значительных потерь.
Дополнительно разрабатываются новые топологии импульсных источников питания, такие как многозвенные резонансные схемы, которые обеспечивают более равномерное распределение энергии, снижают уровень электромагнитных помех и повышают КПД.
Также активно внедряются технологии интеграции компонентов. Например, существуют микросхемы, включающие в себя силовые транзисторы, контроллеры и вспомогательные элементы, что позволяет значительно уменьшить габариты схем. Такой подход особенно популярен в компактных зарядных устройствах и встроенных блоках питания.
Умные блоки питания с цифровым управлением
В традиционных импульсных источниках питания управление осуществляется аналоговыми контроллерами, но всё чаще их заменяют цифровые системы. Цифровое управление даёт ряд преимуществ, включая гибкую настройку параметров, удалённый мониторинг и адаптацию к изменяющимся условиям.

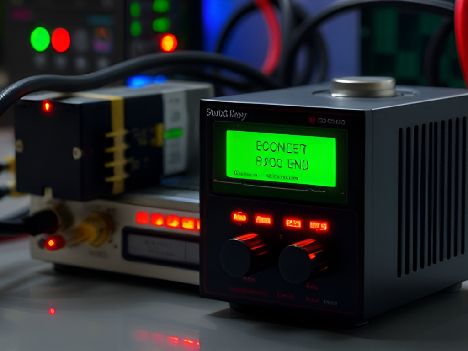

Умные блоки питания оснащаются микроконтроллерами и DSP (цифровыми сигнальными процессорами), которые позволяют:
- Гибко регулировать напряжение и ток в зависимости от нагрузки.
- Контролировать температуру и перегрев, предотвращая перегрузки.
- Обеспечивать связь с другими устройствами через протоколы, такие как I²C, CAN или даже беспроводные интерфейсы.
Такие технологии особенно востребованы в серверных и промышленных системах, где важна возможность удалённого управления и мониторинга. Например, в современных дата-центрах цифровые блоки питания позволяют регулировать энергопотребление в зависимости от нагрузки серверов, что снижает затраты на электроэнергию и продлевает срок службы оборудования.
Кроме того, цифровое управление используется в бытовых устройствах, таких как зарядные станции для электромобилей и адаптивные зарядные устройства для смартфонов. Они могут динамически подстраивать параметры зарядки под конкретное устройство, увеличивая эффективность и продлевая срок службы аккумулятора.
