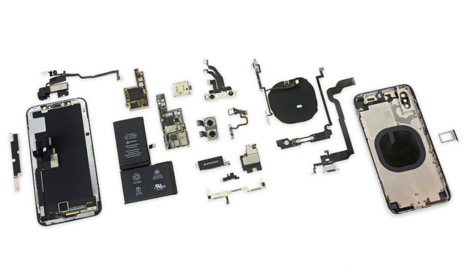

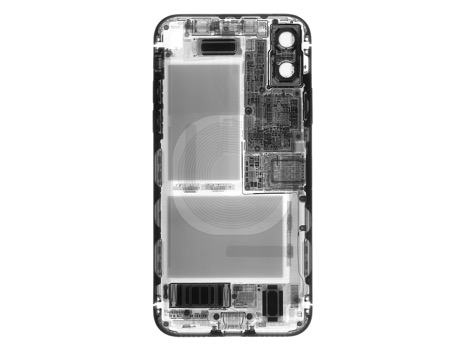

Ремонт iPhone X, как правило, проводится модульным способом. То есть повреждённый компонент просто заменяется на новый, работающий. Такой подход объясняется тем, что ремонтировать отдельные детали – очень сложно и неоправданно дорого. Цена какого-нибудь реболла чипа A11 может обойтись в десятки тысяч рублей – проще и дешевле взять «донорскую» материнскую плату.
При этом очень важно учитывать ряд особенностей, о которых мы расскажем в этой статье.
Компания Apple не выпускает оригинальные комплектующие для iPhone X в свободную продажу. Поэтому приходится довольствоваться одним их трёх вариантов:
- «Донорские детали». Комплектующие, снятые с разбитых или сломанных айфонов. Благо iPhone X – популярная модель, и найти донорские запчасти не составляет труда.
- Комплектующие высокого качества «как оригинал». Смартфон iPhone X производился в Китае на заводе Foxconn. Оттуда же на рынок вышли и комплектующие высокого качества, сделанные полностью по оригинальным лекалам. Стоят дорого, зато работают как надо.
- Комплектующие рандомного качества, или «Китай». При заказе запчастей на AliExpress или подобных площадках можно найти как хорошие детали, так и откровенную ерунду. Стоят дёшево, зато качество непредсказуемое.
Например, дисплейный модуль «как оригинал» будет стоить порядка 8-10 тысяч рублей. А его менее качественный аналог – уже 1-2 тысячи рублей. Снятый с «донора» – от 3 до 7 тысяч рублей, но найти его сложно, потому что дисплей – самая уязвимая часть айфона.
Практически все детали iPhone X держатся на клее. Его, в принципе, легко расплавить – достаточно прогреть элемент феном в течение 1-2 минут. Например, дисплей держится на двух винтах и толстом слое клея по всем сторонам.
Для разборки вам потребуется три отвёртки:
- Пятилепестковая Pentalobe P0 (0,8 мм);
- Трёхлепестковая Tri-Wing Y0 (0,6 мм);
- Крестовая PH00 (1,5 мм).
А также фен, медиаторы (несколько), спуджер (лучше пластиковый, а не металлический), пинцет и присоски.

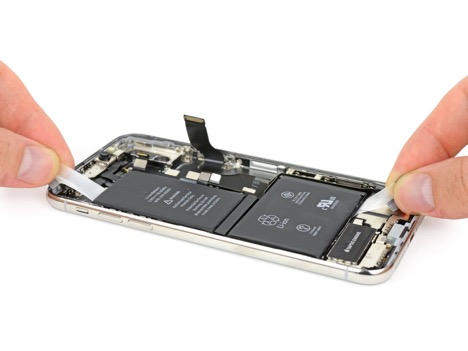

Чтобы извлечь аккумулятор, нужно с силой потянуть за силиконовые ленты под ним. Чтобы снять камеру – также с силой вынуть её из разъёма. Но при этом следует соблюдать аккуратность – слишком резкие движения могут повредить другие детали.
Установка аккумулятора. Новый аккумулятор лучше устанавливать на новые силиконовые ленты. Обычно они идут в комплекте с батареей. Если таких лент нет, можно воспользоваться очень тонким диэлектрическим двусторонним скотчем, но помните – тогда вы не сможете снять аккумулятор снова.
Чтобы заменить аккумулятор в iPhone X, потребуется вскрыть смартфон, снять GSM-антенну, динамик и вибромотор Taptic Engine. Сама батарея держится на четырёх силиконовых проклеенных лентах.
Вам потребуется:
- Отвёртка Pentalobe P2 (0.8 мм);
- Отвёртка Tri-Wing YO (0.6 мм);
- Отвёртка PH00 (1.5 мм);
- Пластиковые спуджер и медиаторы;
- Пинцет;
- Присоска;
- Фен.
Разборка ведётся со стороны дисплея.

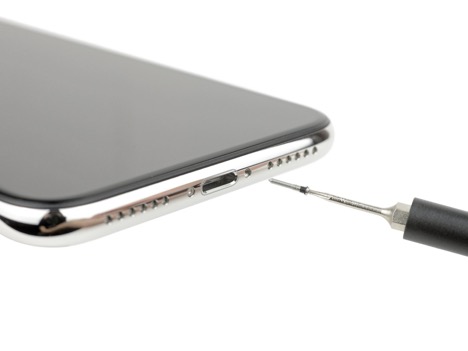

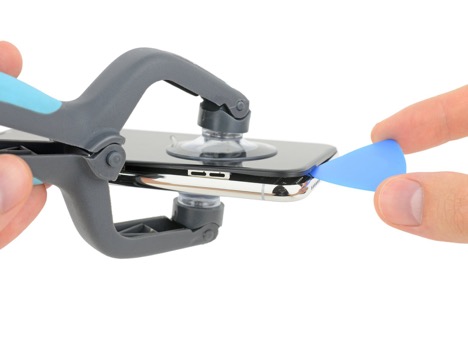

Выверните два винта (Pentalobe), расположенные в нижней части корпуса – около разъёма зарядки. Прогрейте экран и края смартфона феном в течение 1-2 минут. Разместите присоску на нижней части дисплея и приподнимите её.
Снятие экрана. В появившуюся щель просуньте спуджер или медиатор. Проведите им справа налево снизу вверх, поднимая дисплейный модуль над корпусом.

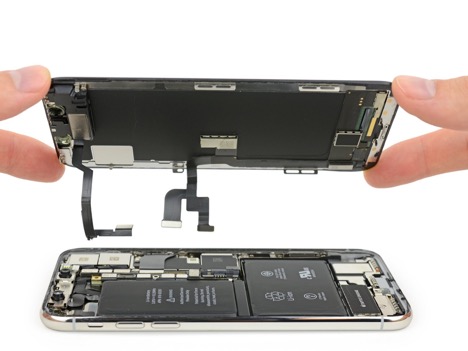

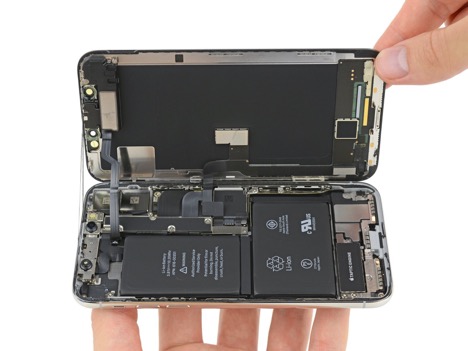

Вскрытие iPhone X. Раскройте смартфон как книжку, подняв дисплейный модуль и отодвинув его в сторону.

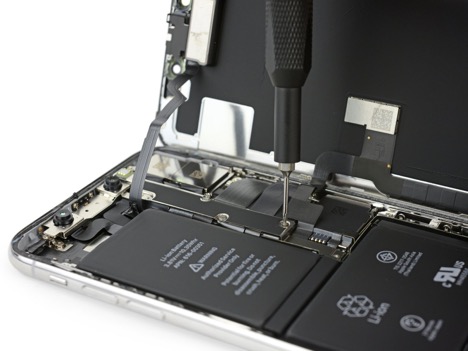

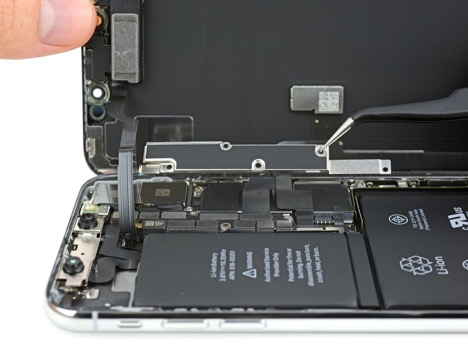

В центральной части находится фиксирующая планка. Она держится на пяти болтах (Tri-Wing). Выверните их и снимите планку. Отстегните разъёмы шлейфов дисплея и аккумулятора, используя спуджер. После этого экран можно снять.
Снятие антенны В нижней части находится GSM-антенна. Она фиксируется семью болтами (PH00). Выверните их и снимите антенну, а затем отключите шлейф.

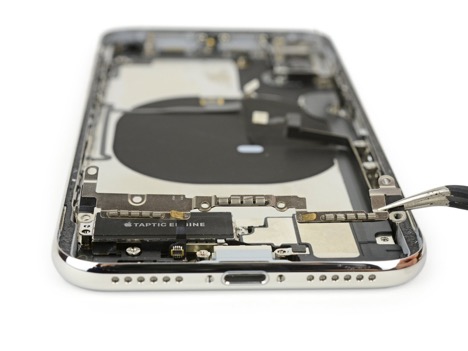

Снятие второй фиксирующей планки. Между вибромотором и динамиком находится фиксирующая планка. Она держится на винте PH00. Выкрутите его и снимите планку. Под ней находится шлейф. Отключите его.

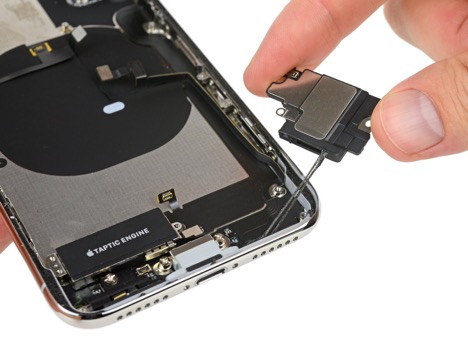

Снятие динамика. Прогрейте динамик феном, чтобы размягчить клейкую ленту под ним, и отсоедините его.

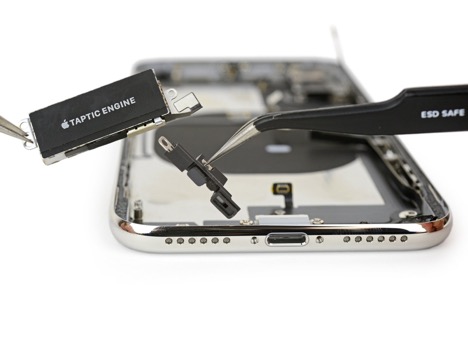

Снятие вибромотора. Вибромотор Taptic Engine держится на винте PH00. Выкрутите его. Отключите шлейф. После этого вибромотор можно снять.
Замена дисплея iPhone X – одна из самых простых сервисных операций. Тем не менее, сложность представляет восстановление влагозащиты и перенос прошивки.
Подготовка. Вам потребуются:
- Отвёртка пятилепестковая Pentalobe P0 (0.8 мм);
- Отвёртка трёхлепестковая Tri-Wing Y0 (0.6 мм);
- Пластиковые медиаторы и спуджер;
- Пинцет;
- Присоска;
- Фен;
- Программатор для переноса прошивки дисплея.
Разборка ведётся со стороны дисплея.
Разборка.Получение доступа. В нижней части смартфона около разъёма зарядки находятся два винта Pentalobe. Выверните их. Прогрейте экран и края смартфона феном в течение 1-2 минут. Установите присоску в нижней части дисплея и осторожно поднимите её.

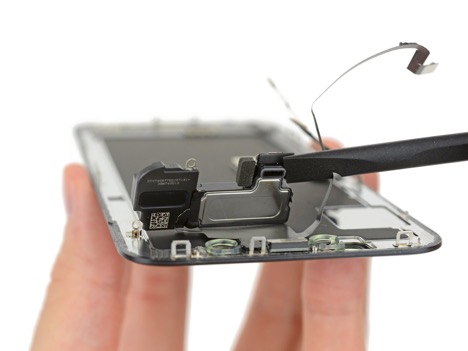

Снятие разговорного динамика и сканеров приближения. Разговорный динамик фиксируется тремя болтами. Выверните их. Пинцетом приподнимите динамик. Затем прогрейте верхнюю часть экрана феном со внешней стороны. После этого можно будет отклеить сканеры приближения и освещения.
Под сканером приближения находится рассеиватель. Он иногда снимается вместе с этим модулем, а иногда – остаётся в старом экране. Во втором случае его нужно извлечь, используя спуджер или медиатор, и установить в новый дисплейный модуль.
Перенос прошивки дисплея. Перенос прошивки необходим для того, чтобы работали функция TrueTone и автоматическая регулировка яркости. Воспользуйтесь инструкцией к программатору. Некоторые модели подразумевает подключение обоих дисплеев одновременно, некоторые – сначала старого, затем нового.
Сборка.Соберите iPhone X, воспользовавшись этой инструкцией в обратном порядке.
Замена разъёма зарядки iPhone X – одна из самых сложных сервисных процедур, поскольку значительной разборки смартфона. Чтобы добраться до этого модуля, потребуется снять аккумулятор, вибромотор, динамик и другие компоненты.
Подготовка. Вам потребуется полный набор инструментов для разборки iPhone X:
- Отвёртки Pentalobe P2 (0.8 мм), Tri-Wing Y0 (0.6 мм), PH00 (1.5 мм);
- Пластиковые спуджер и медиаторы;
- Фен;
- Пинцет;
- Присоска.
Если планируете перепаять разъём – то, конечно, ещё и паяльная станция.

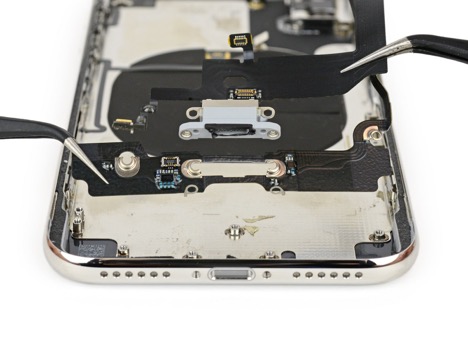

Снятие модуля зарядки. Модуль зарядки держится на трёх винтах. Выверните их. Прогрейте корпус, чтобы отсоединить шлейф. Поднимите модуль зарядки пинцетом.
В дальнейшем вы можете распаять этот модуль и установить новое гнездо Lightning. Это потребует использования специализированного оборудования. Либо можно просто заменить модуль зарядки со всеми контролирующими платами и шлейфами.
Обратите внимание – модуль зарядки состоит из двух частей. Первая – непосредственно разъём. Вторая – находящаяся под ним печатная плата на гибкой основе, где размещаются контролирующие элементы и шлейфы.

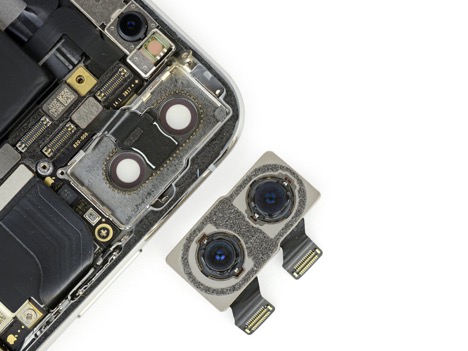

Замена основной камеры iPhone X – достаточно простая сервисная процедура. Этот модуль расположен в легко доступном месте. Однако важно понимать, что при снятии экрана нарушится герметичность, и, устанавливая дисплей на место, её нужно восстановить, проклеив его края специальным материалом.
Вам потребуются:
- Отвёртка пятилепестковая Pentalobe P0 (0,8 мм);
- Отвёртка трёхлепестковая Tri-Wing Y0 (0,6 мм);
- Отвёртка крестовая PH00 (1,5 мм);
- Пластиковые спуджер и медиаторы;
- Пинцет;
- Присоска и фен.
Разумеется, также потребуется новый модуль камеры.

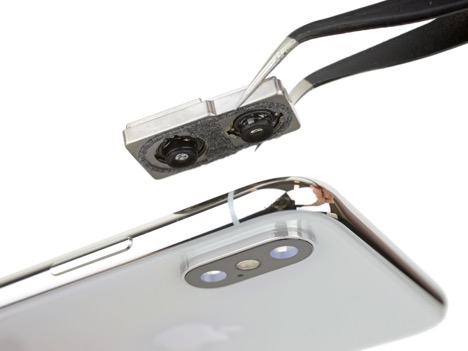

Извлечение камеры. Используя пинцет, спуджер или подобные приспособления, извлеките модуль камеры из гнезда на корпусе. Может потребоваться сноровка и сила, поскольку он плотно закреплён в разъёме.
После этого можно установить новую камеру iPhone X в гнездо.
Сборка. Сборка iPhone X проводится в обратном порядке:

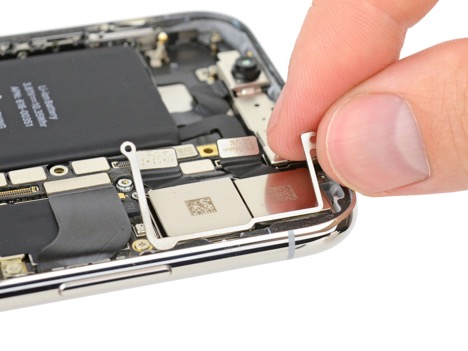

- Установите фиксатор камеры;
- Подключите шлейфы камеры, экрана, аккумулятора;
- Установите фиксирующую пластину;
- Приклейте экран;
- Заверните винты около разъёма питания.
Закручивайте винты осторожно – перетянув их, можно повредить токоведущие дорожки на материнской плате.
Замена Face ID и фронтальной камеры iPhone X потребует снятия аккумулятора. Это объясняется тем, что именно под батареей находятся приклеенные шлейфы этого модуля. Поэтому будьте готовы, что разборка будет долгой – у неопытных сервисных специалистов процесс может занять около 40-50 минут.
Подготовка. Вам потребуются следующие инструменты:
- Отвёртка Pentalobe P0 0.8 мм («звёздочка»);
- Отвёртка Tri-Wing Y0 0.6 мм («треугольник»);
- Отвёртка PH00 1.5 мм («крестовина»);
- Спуджер и медиаторы – лучше пластиковые, а не металлические;
- Пинцет, присоска и фен для снятия экрана.

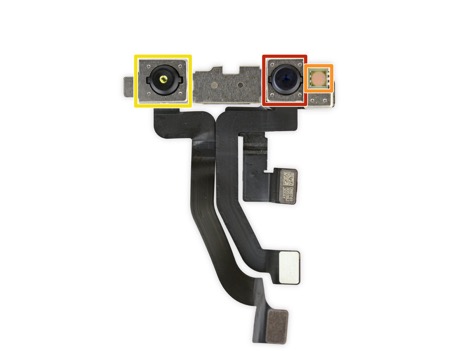

Модуль Face ID состоит из двух частей. Основные – фронтальная камера и проектор точек – находятся на главной плате. Дополнительные – сенсор глубины и освещённости – на дисплее.

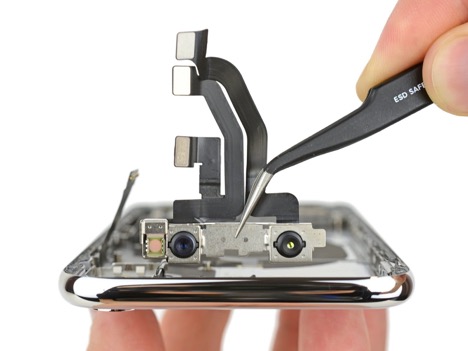

Снятие камеры и Face ID. Фронтальная камера держится на двух винтах. Выкрутите их. Прогрейте шлейфы и с осторожностью отклейте их от задней стенки iPhone X. Готово, можно устанавливать новую камеру.
Вторая часть Face ID расположена на дисплее. Выверните болты. Прогрейте дисплей и отклейте динамик вместе с датчиками глубины. Сборка проводится в обратном порядке.

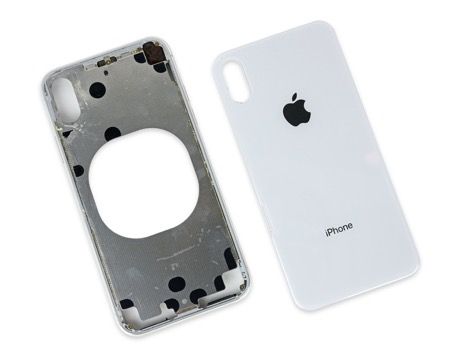

Замена заднего стекла iPhone X осложнена тем, что именно на нём держится большое количество компонентов.
