Выбор аккумулятора – это один из ключевых этапов при создании электронных и DIY-проектов. От этого зависит не только автономность работы устройства, но и его безопасность, эффективность и настройка. Неправильный выбор может привести к недостатку производительности, быстрому разряду, перегреву или даже выходу из строя устройства.
1. Напряжение и ёмкость
При выборе аккумулятора по напряжению и ёмкости важно учитывать требования устройства, которое он будет питать.
Напряжение аккумулятора должно соответствовать параметрам схемы. Если напряжение будет слишком низким, устройство может не запуститься или не работать в беспроводном режиме. Если оно окажется слишком высоким, это может привести к перегреву, выходу из строя компонентов конструкции или даже повреждению устройства.
Каждый тип аккумулятора имеет свое номинальное напряжение на ячейку. Если устройству требуется большее напряжение, аккумуляторы можно подключать последовательно. Например, два последовательно соединённых литий-ионных аккумулятора дают 7,4 В, а три – 11,1 В.
Емкость аккумулятора определяется так, как долго устройство сможет работать без подзарядки, и измерения проводятся в миллиампер-часах (мАч) или ампер-часах (Ач). Чем выше ёмкость, тем дольше аккумулятор можно обеспечить питанием, но при этом учитывается его размер и вес.
Выбирая ёмкость, необходимо учитывать энергопотребление устройства. Например, если устройство потребляет 500 мАч, то аккумулятора на 2000 мАч хватит примерно на 4 часа работы (2000 мАч / 500 мА = 4 часа). Однако следует учитывать, что в условиях потерь энергии и устойчивости может сократиться реальное время работы.
Оптимальный выбор аккумулятора заключается в выборе напряжения, соответствующих требованиям устройства и ёмкости, обеспечении достаточного времени автономной работы при минимальных габаритах и весе.
2. Ток отдачи и внутреннее сопротивление
Ток отдачи – это максимальный ток, который аккумулятор можно безопасно отдавать без перегрева и повреждения. Этот параметр особенно важен для устройств с низким потреблением энергии, таких как радиоуправляемые модели, дроны и мощные электроинструменты. Li-Po аккумуляторы, например, могут выдавать очень большой ток, что делает их исправлениями для таких приложений. Если выбран аккумулятор с ограниченным током отдачи, устройство может работать беспроводно или вообще не запускаться.
Внутреннее сопротивление – – это показатель, определяющий, насколько эффективно аккумулятор может отдавать энергию. Чем выше сопротивление, тем больше потери на нагрев и тем ниже эффективность работы аккумулятора. Со временем измерения устойчивости увеличиваются, что приводит к снижению мощности и емкости аккумулятора.
3. Циклы заряда/разряда – срок службы аккумуляторов
Циклы заряда/разряда – это количество полных разрядов и зарядных устройств, которые аккумулятор может выдержать до значительного снижения ёмкости. Каждый аккумулятор имеет ограниченное количество таких циклов, после чего его ёмкость начинает снижаться.
Срок службы аккумуляторов зависит от условий использования. Высокие токи разряда, перегрев, частичные глубокие разряды и неправильная зарядка сокращают количество циклов. Правильный уход, использование предпочтительных зарядных устройств и хранение в оптимальных условиях позволяют продлить срок службы аккумуляторов.
4. Безопасность и устойчивость к внешним воздействиям
Безопасность аккумуляторов зависит от их химического состава, конструкции и условий эксплуатации. Некоторые типы аккумуляторов более устойчивы к механическим повреждениям и перегреву, тогда как другие более устойчивы, но менее энергоемки.
Литий-ионные и Li-Po аккумуляторы обладают высокой энергоэффективностью, но требуют осторожного обращения. Li-Po особенно чувствителен к механическим повреждениям, перегреву и перезарядке. Без защитных схем они могут вздуться, перегреться или даже загореться. Поэтому их необходимо использовать с контроллерами заряда и соблюдать сильные удары.
NiMH аккумуляторы более устойчивы к внешним воздействиям. Они не взрываются и не воспламеняются даже при коротком включении или перегреве. Однако они имеют больший саморазряд и требуют ёмкости при неправильном хранении.
Чтобы повысить безопасность аккумуляторов, важно использовать только предпочтительные зарядные устройства, учитывать перегрев и хранение в экстремальных условиях, а также не допускать механических повреждений, особенно для литиевых аккумуляторов.

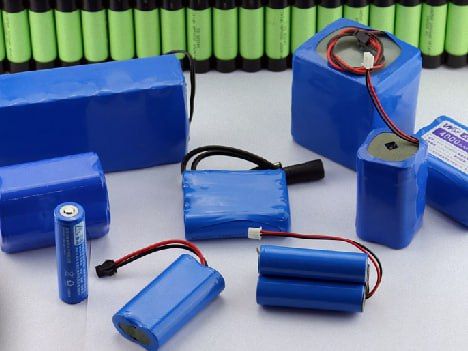

Внешний вид:
- Цилиндрические элементы – самый распространенный формат (например, 18650, 21700), похожи на обычные батарейки, но большего размера, корпус из металла, что делает их прочными. Используются в ноутбуках, фонарях, электроинструментах.
- Призматические элементы – компактные, тонкие, прямоугольной формы, заключены в металлический или пластиковый корпус, чаще всего встречаются в смартфонах и планшетах.
Характеристики:
- Напряжение на ячейку – 3,6–3,7 В (полностью заряженный – до 4,2 В).
- Емкость – от 500 мАч до нескольких десятков Ач.
- Ток разряда – от 1С до 10С (зависит от модели).
- Циклы заряда-разряда – 300–1000 (зависит от качества).
- Саморазряд - 1-3% в месяц.
- Температурный диапазон - от 0 до +45°С (зарядка), от -20 до +60°С (разряд).
- Форма - цилиндрическая или призматическая.
- Необходимая система защиты - контроллер (BMS) для предотвращения перезаряда, перегрева, короткого замыкания.
Где применяются?
Литий-ионные аккумуляторы широко используются в различных устройствах благодаря их высокой энергоемкости, малому весу и длительному сроку службы.
- Потребительская электроника:
- Смартфоны и планшеты – обеспечивают долгую автономную работу.
- Ноутбуки и ультрабуки – легкие, мощные, практичные зарядные устройства.
- Беспроводные наушники, умные часы, фитнес-трекеры – компактные и энергоэффективные устройства.

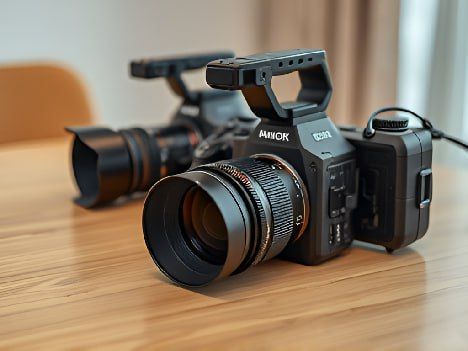

- Фото- и видеокамеры – помогают обеспечить стабильную подачу энергии.
- Электротранспорт:
- Электросамокаты и электровелосипеды.
- Электромобили (Tesla, Nissan Leaf и др.).

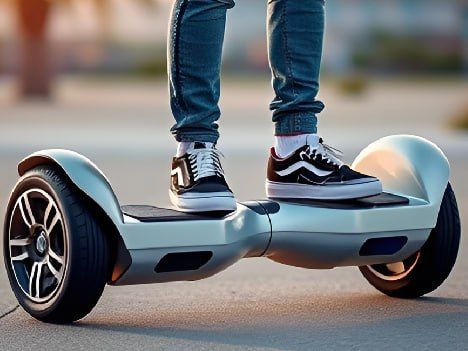

- Гироскутеры, моноколеса, скейтборды.
- Бытовая техника и инструменты:
- Беспроводные пылесосы, газонокосилки – удобны благодаря отсутствию проводов.

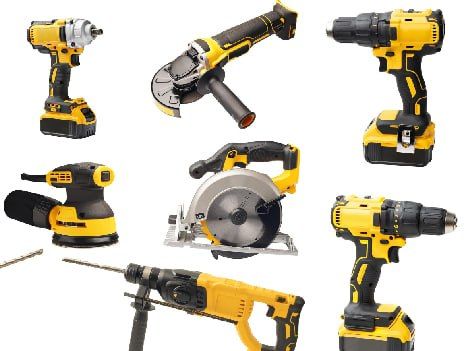

- Электроинструменты (шуруповерты, дрели, болгарки) – высокая мощность и надежность.
- Портативные вентиляторы, LED-лампы – автономные устройства для длительной работы.
- Медицинские устройства:
- Кардиостимуляторы и медицинские импланты – требуют надежных и запасных аккумуляторов.

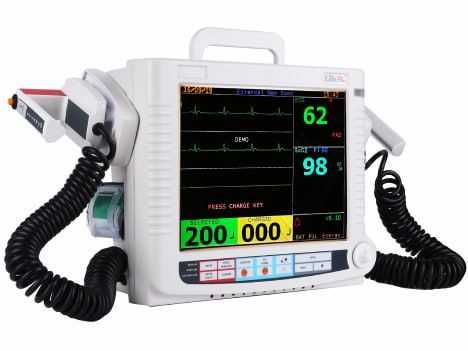

- Портативные дефибрилляторы – используются в экстренных случаях.

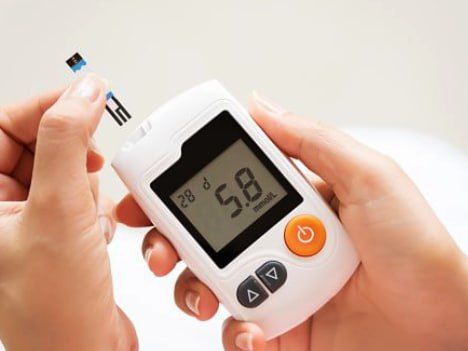

- Глюкометры, слуховые аппараты – небольшие устройства с низким энергопотреблением.
- Возобновляемая энергия и резервное питание:
- Пауэрбанки – компактные аккумуляторы для зарядки гаджетов.
- Системы дополнительного питания (ИБП) – для серверов и домашних устройств.

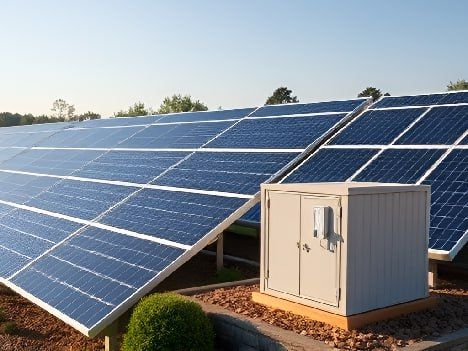

- Солнечные панели с накопителями – используют литий-ионные батареи для хранения энергии.

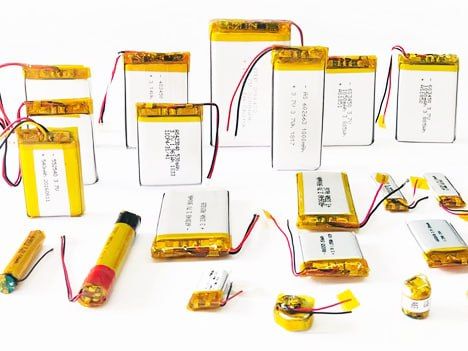

Внешний вид:
- Плоская прямоугольная форма – большое отличие от литий-ионных аккумуляторов.
- Мягкий корпус из алюминиевой фольги и полимерной пленки (без жесткого металлического корпуса).
- Выводы : два провода или разъем, часто с балансировочными контактами.
- Размеры: от малых (для дронов и гаджетов) до крупных (для электромобилей и промышленных применений).
Характеристики:
- Напряжение на ячейку – 3,7 В (полностью заряженный – до 4,2 В).
- Емкость – от 100 мАч до нескольких десятков Ач.
- Ток разряда – может достигать 30C и выше (высокотоковые модели).
- Циклы заряда-разряда – 300–500 (зависит от условий эксплуатации).
- Саморазряд - менее 5% в месяц.
- Температурный диапазон - от 0°С до +45°С (зарядка), от -20°C до +60°C (разряд).
- Необходимая система защиты - обязательно наличие контроллера заряда-разряда (BMS) для безопасности.
Где применяются?
Литий-полимерные аккумуляторы широко используются в устройствах, где важны компактность, малый вес и высокая выходная мощность.
- Радиоуправляемые модели (RC) и дроны:

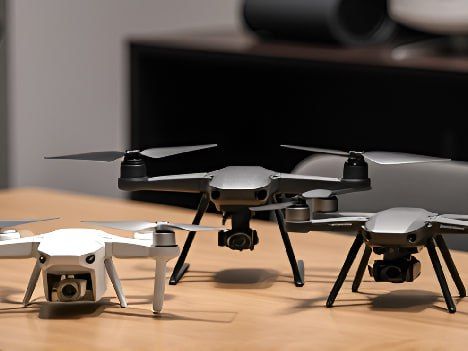

- Квадрокоптеры и FPV-дроны – Li-Po аккумуляторы дают хорошую токоотдачу, что критично для моторов дронов.
- Радиоуправляемые автомобили, самолеты, вертолеты – способны выдержать большую нагрузку и резкие скачки потребления энергии.
- Потребительская электроника:
- Смартфоны и планшеты — тонкие аккумуляторы, позволяющие снизить толщину устройства.
- Умные часы и фитнес-браслеты – малый вес и компактность.
- Ноутбуки (MacBook, ультрабуки) – из-за гибкости формы можно использовать аккумулятор с большой емкостью.
- Беспроводные наушники и Bluetooth-гарнитуры – компактность и низкий саморазряд.

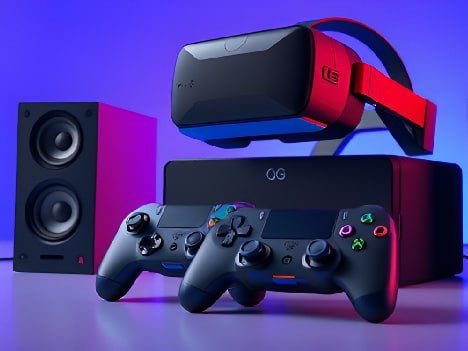

- Игровые и портативные устройства:
- Портативные игровые приставки (Nintendo Switch, Steam Deck) – легкость и высокая вместимость.
- Портативные колонки, музыкальные плееры – возможность работать без подзарядки в течение длительного времени.
- VR-гарнитуры – высокая энергоемкость при минимальном весе.
- Робототехника и DIY-проекты:

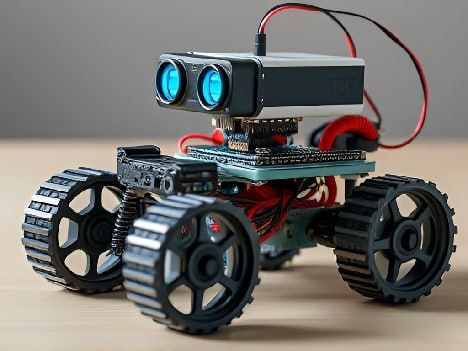

- Программируемые роботы (проекты Arduino, Raspberry Pi) – компактность и высокая токоотдача.
- Автономные устройства (GPS-трекеры, мини-компьютеры) – экономичный расход заряда.
- Медицинские устройства:

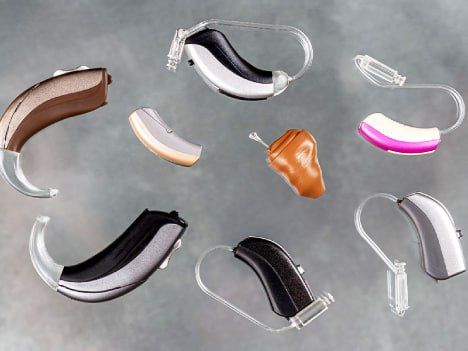

- Слуховые аппараты, кардиомониторы – легкий и надежный источник питания.
- Имплантаты и носимые датчики работают на Li-Po из-за стабильного напряжения и гибкости формы.
- Электротранспорт:
- Электросамокаты, гироскутеры, электровелосипеды – Li-Po аккумуляторы придают мощность и легкость конструкции.

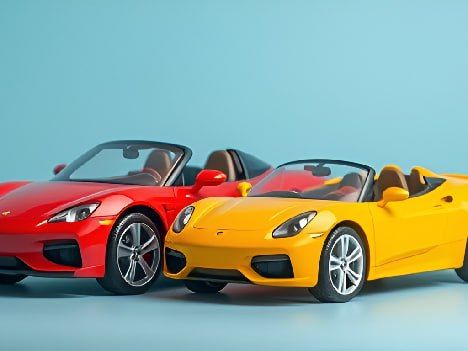

- Модельные электромобили – применяются в детских машинах и гоночных моделях.
- Военное и промышленное применение:

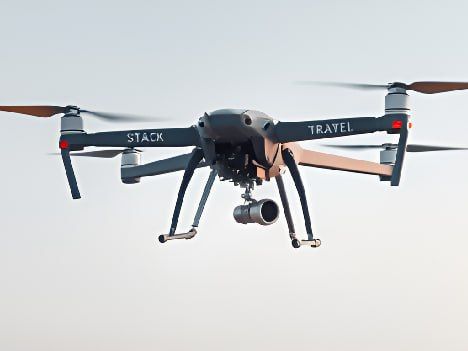

- Беспилотные летательные аппараты (БПЛА) – лампы с высоким энергопотреблением и малым весом.
- Тактические устройства (радиостанции, навигация, датчики) – надежность в экстремальных условиях.

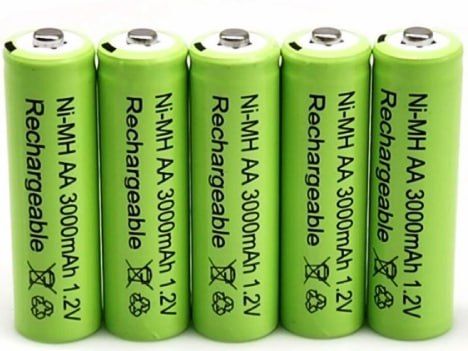

Внешний вид:
- Цилиндрическая форма – аналогичны обычным батарейкам (AA, AAA, C, D, 9V), а также производятся в виде аккумуляторных сборок.
- Корпус из металла – защита от повреждений и протеканий.
- Разъемы : либо стандартные плюсовые и минусовые контакты, либо специальные разъемы в аккумуляторных сборках.
- Наборы аккумуляторов – используются в радиоуправляемых моделях, электроинструментах, медицинских приборах.
Характеристики:
- Напряжение на ячейку – 1,2 В (полностью заряженный – до 1,4 В).
- Емкость – от 600 мАч до нескольких Ач (в зависимости от размера).
- Ток разряда – умеренный, обычно до 5С.
- Циклы заряда-разряда – 500–1000 циклов (при правильном использовании).
- Саморазряд - 10-30% в месяц (модели с низким саморазрядом – 1-5%).
- Температурный диапазон - от 0°С до +45°С (зарядка), от -20°C до +60°C (разряд).
- Экологичность - не содержит токсичного кадмия (в отличие от NiCd).
- Зарядка - требуются специальные зарядные устройства с контролем заряда (Дельта-В).
Где применяются?
Никель-металлогидридные (NiMH) аккумуляторы используются там, где требуется замена обычных щелочных батареек , а также в устройствах с умеренным энергопотреблением.
- Бытовая электроника:

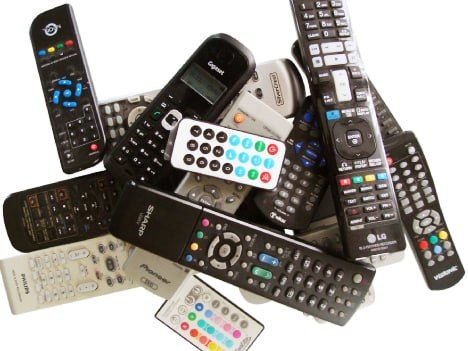

- Пульты управления – телевизоры , кондиционеры , аудиосистемы.
- Беспроводные компьютерные мыши и батареи.
- Фонарики и налобные лампы.
- Игрушки (детские и радиоуправляемые модели).
- Цифровые фотоаппараты.
- Геймпады (Xbox, PlayStation, Nintendo Wii) – применяются вместо одноразовых батареек.
- Бытовая техника и инструменты:
- Электробритвы, эпиляторы, зубные щетки.
- Портативные радиоприемники и диктофоны.
- Аккумуляторные пылесосы и садовая техника.
- Автомобили и транспорт:
- Гибридные автомобили (Toyota Prius, Honda Insight) – используются в качестве основного источника питания электродвигателя.
- Электровелосипеды и скутеры – в бюджетных моделях как альтернатива Li-ion.
- Автомобильные аккумуляторы для стартеров и вспомогательных систем.
- Медицинские устройства:
- Слуховые аппараты – используются в компактных моделях.
- Электрокардиостимуляторы, дефибрилляторы.
- Инсулиновые насосы.
- Промышленные и военные устройства:
- Портативные радиостанции и карточные системы – надежность в любых условиях.
- Тепловизоры, системы связи, датчики – устойчивы к температурным перепадам.

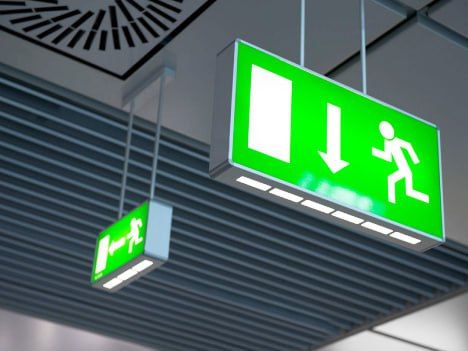

- Запасные источники питания (ИБП, аварийное освещение) – безопасны и безопасны.

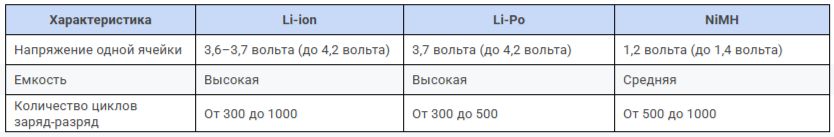

1. Напряжение, емкость и циклы заряд-разряд

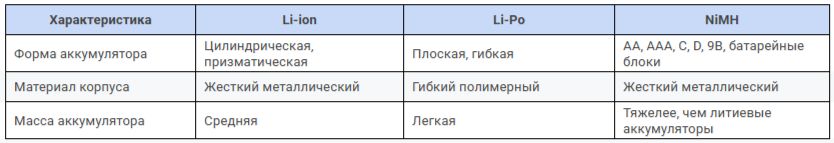

2. Форма и конструкция

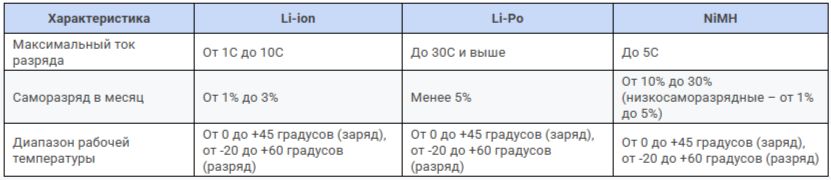

3. Эксплуатационные характеристики

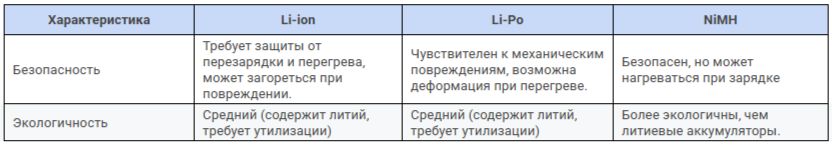

4. Безопасность и экология

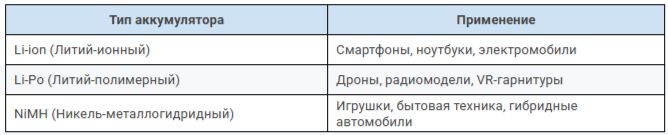

5. Области применения
Выводы: Литий-ионный аккумулятор — лучший выбор для портативной электроники , где важны подключение, подключение и стабильность. Литий-полимерный – подходит для высокоточных устройств , радиоуправляемых моделей, дронов и устройств с ограниченным пространством. Никель-металлогидридный – используется для замены обычных батареек и в устройствах с умеренным энергопотреблением.
