Роль блоков питания в электронике
Электронные устройства, будь то бытовая техника, компьютеры, медицинские приборы или промышленные контроллеры, требуют стабильного и надежного источника питания. Электрическая сеть, из которой они получают энергию, не всегда способна обеспечить необходимые параметры напряжения и силы тока. Кроме того, многие устройства работают от постоянного напряжения, в то время как в розетках присутствует переменный ток. Чтобы преобразовать, стабилизировать и защитить электроэнергию перед ее передачей в электронные компоненты, используется блок питания (БП).
Блок питания – это устройство, выполняющее несколько ключевых функций:
- Преобразование напряжения – снижение или повышение входного напряжения до требуемого уровня. Электронные устройства требуют строгого соблюдения напряжения и тока для работы, тогда как питающая сеть (220 В переменного тока в сети питания) обеспечивает нестабильное переменное напряжение.
- Стабилизация и фильтрация напряжения – преобразование переменного напряжения в постоянное состояние (если требуется). Электрическая сеть может регистрировать пульсации, скачки напряжения и шумы. Блок питания плавно регулирует их с помощью фильтров и стабилизаторов, обеспечивая чистый и стабильный сигнал.
- Ограничение выходного тока и защитное оборудование. Современные блоки питания оснащены защитными механизмами: защита от короткого замыкания (SCP – Short Circuit Protection), защита от перегрузок по току (OCP – Over Current Protection), защита от перенапряжения (OVP – защита от перенапряжения).
- Гальваническая развязка и безопасность. В линейных и импульсных БП часто используются трансформаторы, обеспечивающие гальваническую развязку между сетью и выходным напряжением. Это важно для защиты пользователя и предотвращения повреждения тонких электронных компонентов. В импульсных БП гальваническая развязка за счет высокочастотных трансформаторов и оптронов.
Виды блоков питания
Существует два основных типа блоков питания:
- Линейные блоки питания – работают на основе классического трансформатора и стабилизаторов напряжения. Они обеспечивают низкий уровень помех и стабильность сердца, но имеют низкую КПД и большие размеры.
- Импульсные блоки питания – преобразуют энергию с использованием высокочастотного переключения. Они компактны, энергоэффективны и широко применяются в современной электронике, но требуют дополнительных фильтров для подавления высокочастотных помех.
Выбор блока питания напрямую влияет на работу и подключает электронные устройства. Отсутствие источника питания может привести к перегреву компонентов, возникновению электромагнитных помех, нестабильности напряжения и даже выходу из строя устройства. Например, в аудиотехнике линейные шумы БП сохраняются из-за низких уровней и помех, в компьютерах и бытовых приборах импульсные БП используются благодаря своей компактности и энергоэффективности, в медицинских приборах и промышленности применяются специальные источники питания, обеспечивающие высокий уровень надежности и защиты.
Где применяются блоки питания?
- Бытовая электроника – зарядные устройства, телевизоры, ноутбуки, смартфоны.
- Компьютерная техника – импульсные ATX-блоки питания в ПК, адаптеры для серверов.
- Аудиоаппаратура – усилители и студийное оборудование требуют низкошумных линейных БП.
- Медицинские приборы – источники питания с измерительными пульсациями.
- Промышленность и автоматизация – резервные источники питания с помощью связи от сбоев.

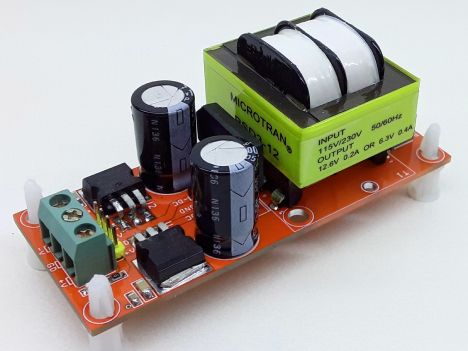

Линейные блоки питания (ЛБП) — это класс источников питания, в которых преобразование и стабилизация напряжения осуществляется с помощью трансформаторов и линейных регуляторов напряжения. Несмотря на появление более современных импульсных блоков питания, линейные источники все еще широко применяются в тех областях, где требуется минимальный уровень шумов и высокая стабильность напряжения.
Принцип работы линейного блока питания
Линейные блоки питания работают по следующей схеме:
- Понижение напряжения. Переменное сетевое напряжение (обычно 220 В или 110 В) сначала понижается до требуемого уровня с помощью сетевого трансформатора. Например, если нужно получить 12 В постоянного тока, трансформатор снижает напряжение до 15-18 В переменного тока.
- Выпрямление переменного тока. После трансформатора напряжение остается переменным, поэтому его необходимо преобразовать в постоянное. Это выполняется с помощью диодного моста (мостового выпрямителя), который пропускает ток только в одном направлении. После выпрямления напряжение имеет форму пульсирующего постоянного тока, содержащего значительные колебания.
- Сглаживание пульсаций. Чтобы уменьшить пульсацию после выпрямителя, используется фильтр на основе электролитического конденсатора. Он накапливает заряд и выдает более стабильное напряжение. Однако полностью снять пульсации таким способом невозможно, поэтому следующий этап — стабилизация.
- Стабилизация напряжения. Для получения стабильного выходного напряжения используется линейный стабилизатор (например, микросхемы 78xx для фиксированных напряжений или LM317 для регулируемых). Стабилизатор работает по принципу рассеивания избыточной энергии в виде тепла, поддерживая постоянное выходное напряжение, независимо от изменения входного напряжения или нагрузки.
Основные компоненты линейного блока питания
- Сетевой трансформатор – понижение напряжения до необходимого уровня.
- Выпрямительный мост (диоды) – преобразует переменное напряжение в постоянное.
- Сглаживающий конденсатор – регистрирует пульсацию напряжения.
- Линейный стабилизатор (линейный регулятор) – стабилизирует выходное напряжение.
- Дополнительные фильтры.
Преимущества линейных блоков питания
- Высокое качество выходного напряжения – минимальный уровень пульсаций и шумов, обеспечивающий их подключение к аудио- и измерительной технике.
- Простые конструкции – минимальное количество компонентов, простая схема и высокая надежность.
- Отсутствие высокочастотных помех – в отличие от импульсных БП, линейные источники не генерируют электромагнитные волны и не требуют сложных фильтров.
- Предсказуемая работа под управлением – плавные переходные процессы без скачков и резких изменений напряжения.
Недостатки линейных блоков питания
- Низкий КПД (коэффициент полезного действия) – термическая часть энергии рассеивается в виде тепла, особенно если разница между входным и выходным напряжениями большая. КПД обычно 40-60% , в то время как у импульсных БП он может достигать 90-95%.
- Высокое тепловыделение – для отвода тепла необходим массивный радиатор или активное охлаждение. Например, если на входе подается 15 В, а на выходе требуется 5 В при токе 2 А, то стабилизатор рассеивает (15В - 5В) × 2А = 20Вт тепла.
- Габариты и вес - из-за международного трансформатора и линейных радиаторов БП крупнее и тяжелее импульсные.
- Ограниченный диапазон входных напряжений – линейные стабилизаторы требуют, чтобы входное напряжение было всего на несколько вольт выше выходного. Если оно сильно колеблется, потребуется более сложная схема с переключаемыми обмотками трансформатора.
Области применения линейных блоков питания
- Аудиотехника – в высокопроизводительных усилителях и студийном оборудовании использовались линейные БП, так как они не создавали электромагнитных помех, которые могли бы ухудшить качество звука.
- Измерительные приборы – в лабораторных источниках питания и осциллографах требуется определение уровня пульсаций, которого сложно достичь в импульсных блоках.
- Медицинское оборудование - некоторые приборы, такие как электрокардиографы (ЭКГ) и датчики давления, чувствительные к высокочастотным помехам.
- Военная и аэрокосмическая техника – когда надежность КПД важна, линейные БП продолжают использоваться, несмотря на их недостатки.
- Любительская радиотехника и DIY-проекты – радиолюбители и конструкторы часто используют линейные блоки питания из-за их простоты и экономичности работы.

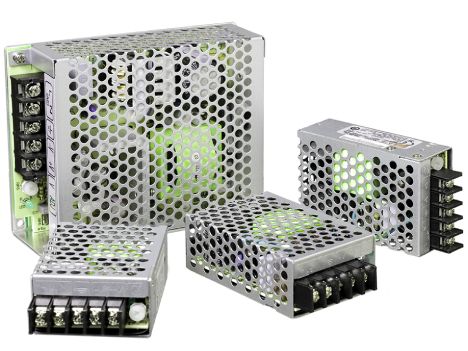

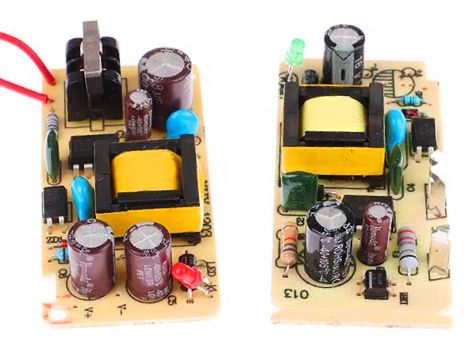

Импульсные блоки питания (ИБП) — это устройства, преобразующие электроэнергию с использованием высокочастотного переключения. В отличие от линейных блоков питания, они работают на широтно-импульсной модуляции (ШИМ), что позволяет значительно повысить их КПД, уменьшить размеры и вес. Сегодня импульсные источники питания применяются постоянно — от зарядных устройств для смартфонов до мощных промышленных систем и серверных решений.
Принцип работы импульсного блока питания
Работа ИБП на основе высокочастотного преобразования энергии, что позволяет значительно снизить уровень выбросов и повысить КПД. Стандартный импульсный БП работает по следующей схеме:
- Выпрямление и фильтрация входного напряжения. Напряжение сети 220 В (или 110 В) подается на выпрямительный мост, который преобразует его в пульсирующий постоянный ток. После этого сигнал проходит через фильтр (конденсатор и дроссель) для сглаживания пульсаций.
- Высокочастотная коммутация и трансформаторное преобразование. Выпрямленное напряжение подается на инвертор (ШИМ-контроллер), который формирует высокочастотные импульсы (обычно 20–500 кГц). Затем эти импульсы подаются на импульсный трансформатор, который понижает (или повышает) напряжение до нужного уровня.
- Выпрямление и фильтрация выходного сигнала. После трансформатора напряжения снова выпрямляется и фильтруется для получения стабильного постоянного тока.
- Система обратной связи. Специальная схема измерения выходного напряжения и корректирует параметры работы ШИМ-контроллера для поддержания стабильности.
Основные компоненты импульсного блока питания
- Выпрямительный мост – преобразует переменное напряжение в постоянное.
- Сетевой фильтр – одавляет высокочастотные помехи, предотвращая их распространение в сети.
- ШИМ-контроллер – управление транзисторами, формирующими импульсы с высоким уровнем защиты.
- Импульсный преобразователь – изменяет напряжение с учетом высокочастотного преобразования.
- Выходной выпрямитель и фильтр - обеспечивают стабильное постоянное напряжение.
- Система защиты и обратной связи - контроль параметров питания и аварийных ситуаций..
Преимущества импульсных блоков питания
- Выше КПД – КПД может достигать 85-95% , что значительно выше, чем у линейных БП ( 40-60% ). Энергия движется более эффективно, сокращая тепловые потери.
- Компактность и малый вес – благодаря высокочастотному преобразованию импульсные преобразователи значительно меньше по габаритам, чем их аналоги в линейных БП.
- Широкий диапазон входных напряжений – современные ИБП могут работать от 85 до 265 В , что делает их универсальными.
- Гибкость в конструкции – позволяют легко реализовать многоканальные выходы с разными уровнями напряжения.
Недостатки импульсных блоков питания
- Высокочастотные помехи – генерируют электромагнитные помехи (ЭМИ), которые могут активировать работу чувствительной электроники. Для их подавления использовались фильтры, экранирование и специальные схемотехнические решения.
- Сложность схемы – в отличие от линейных БП, импульсные источники требуют необходимой системы управления и защиты.
- Проблемы с ремонтом – при выводе из строя диагностика и ремонт сложнее из-за большого количества комплектующих.
Области применения импульсных блоков питания
Благодаря своей эффективности и универсальности ИБП практически используется на всех современных устройствах:
- Бытовая электроника – зарядные устройства, телевизоры, ноутбуки, блоки питания для ПК.
- Промышленные системы – источники эффективного питания (ИБП), серверные БП, системы автоматизации.
- Электротранспорт - зарядные станции для электромобилей, инверторы.
- Светодиодное освещение – драйверы питания для LED-лампы.
- Медицинская техника – оборудование с высокими КПД и высоким уровнем шума.

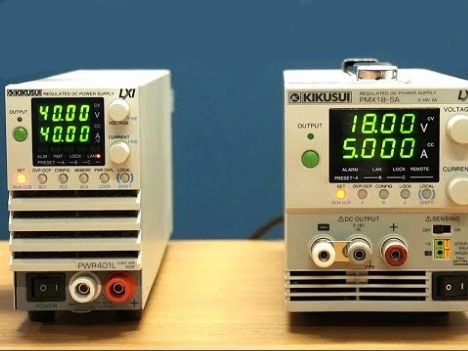

Линейные и импульсные блоки включают питание, и эта одна и та же задача — преобразуют электрическую мощность в стабильное выходное напряжение, но делают это разными способами. В этом разделе мы сравним их по ключевым параметрам: КПД, уровень помех, размеры, надежность, стоимость и область применения.

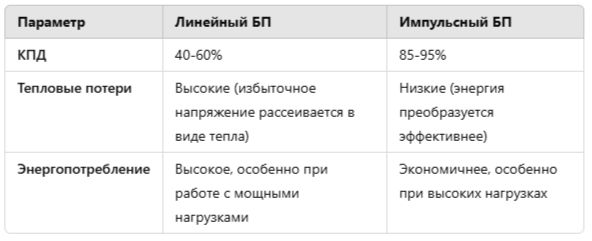

КПД и энергопотребление
Линейные блоки питания менее эффективны, так как избыточное напряжение просто преобразуется в тепло. Импульсные блоки питания, благодаря высокочастотному преобразованию, работают значительно лучше, потребляя меньше энергии.

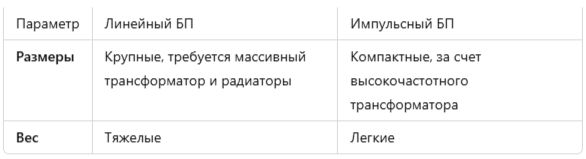

Размеры и вес
Импульсные БП используют высокочастотные трансформаторы, которые намного меньше и проще сетевых трансформаторов в линейных БП. Это позволяет делать устройство компактным, что особенно важно для портативной электроники.

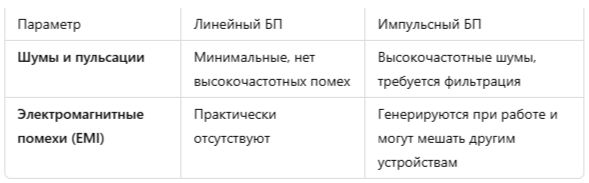

Уровень шумов и электромагнитных воздействий (ЭМИ)
Линейные блоки питания выигрывают в чистоте выходного сигнала. Это делает их незаменимыми в аудиоаппаратуре.

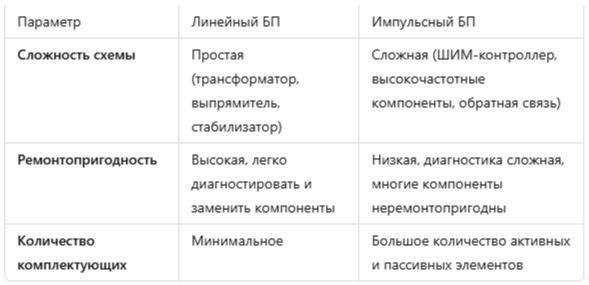

Сложность конструкции и ремонта
Линейные блоки питания гораздо проще отремонтировать. У них минимальное количество элементов, которые можно легко заменить. В импульсных БП более сложные компоненты (ШИМ-контроллеры, драйверы, высокочастотные трансформаторы), их диагностика требует специального оборудования, а некоторые элементы не подлежат ремонту.

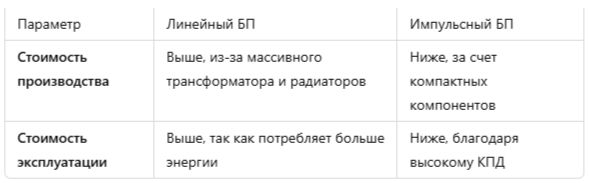

Стоимость производства и эксплуатации
Линейные блоки питания увеличивают мощность, особенно при увеличении мощности, так как требуются большие трансформаторы и радиаторы. Импульсные БП дешевле в массовом производстве, но сложнее в разработке и тестировании. С точки зрения эксплуатации импульсные БП выигрывают, так как потребляют меньше энергии и не требуют массивного охлаждения.
Выбор между линейным и импульсным блоком питания зависит от требований к эффективности, качеству выходного напряжения, размерам устройства и условий эксплуатации. У каждого типа есть свои преимущества и недостатки, и они подходят для разных задач.
