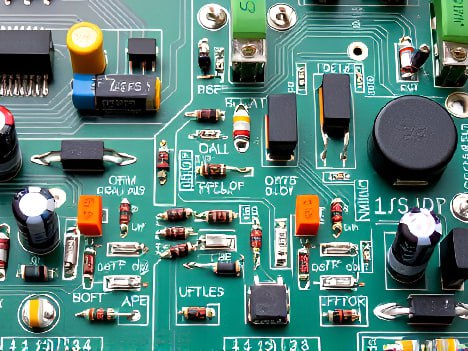

Прежде чем начинать собирать схемы, важно разобраться в базовых электронных компонентах. Они являются строительными блоками любой электронной системы. Рассмотрим основные элементы, их свойства и применение.
Резисторы
Резистор — это один из основных элементов электрических цепей, предназначенный для ограничения силы тока, проходящего через него. Он работает на принципе сопротивления, препятствуя движению электрического заряда.
Основные характеристики резисторов
- Сопротивление (Ом, Ω) – основной параметр резистора, показывающий, насколько сильно он ограничивает ток. Чем больше сопротивление, тем меньше ток проходит через цепь.
- Мощность (Вт, W) – максимальная мощность, которую резистор может рассеять в виде тепла, не перегреваясь и не выходя из строя.
- Допуск (точность, %) – показывает возможное отклонение реального сопротивления от номинального значения.
Резистор снижает напряжение и ограничивает ток в цепи согласно закону Ома:
I = U / R,
где I — ток (А), U — напряжение (В), R — сопротивление (Ω).
Виды резисторов
- Постоянные – имеют фиксированное значение сопротивления.
- Переменные – позволяют изменять сопротивление вручную (например, в регуляторах громкости).
- Подстроечные – используются для точной настройки цепи.
Применение резисторов
Резисторы используются в электронике для множества задач: регулировка напряжения, ограничение тока для светодиодов (чтобы не перегорели), защита компонентов от перегрузки, деление напряжения (например, в датчиках) и даже в качестве нагревательных элементов в некоторых приборах.
Пример: если у вас есть светодиод, работающий при 2 В и 20 мА, а питание 5 В, то для защиты светодиода нужен резистор:
R = (5 В - 2 В) / 0.0 А = 150 Ом.
Этот небольшой, но крайне важный компонент лежит в основе любой электрической схемы, поэтому его изучение — первый шаг в освоении электроники.

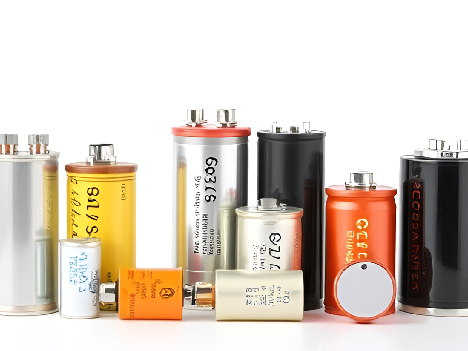

Конденсаторы
Конденсатор — это один из основных компонентов электроники, предназначенный для накопления и высвобождения зарядного устройства. Он состоит из двух проводников (обкладок), разделенных диэлектриком (изолирующим материлом, который плохо проводит электрический ток).
Основные характеристики конденсаторов
- Ёмкость (Фарады, Ф, чаще мкФ, нФ, пФ) – показывает, сколько разряда заряда удастся накопить конденсатор при определённом напряжении.
- Рабочее напряжение (В, В) – максимальное напряжение, при котором конденсатор может безопасно работать.
- Полярность – электролитические конденсаторы имеют «+» и «-», а неполярные можно подключить любой датчик.
Пример: конденсатор 1000 мкФ в блоке питания сглаживает пульсации после выпрямителя, обеспечивая более стабильное напряжение.
Виды конденсаторов
- Керамические – компактные, используются для хранения и хранения сигналов.
- Электролитические – имеют большую ёмкость, применяются в схемах питания.
- Танталовые – обладают высокой стабильностью и надежностью.
- Плёночные – используются в аудиотехнике и фильтрах.
Применение конденсаторов
- Фильтрация напряжения в блоках питания.
- Сглаживание пульсаций после выпрямления переменного тока.
- Накопление и передача энергии (например, в камерах вспышек).
- Разделение сигналов в аудиосистемах.
Диоды
Диод — это полупроводниковый элемент, пропускающий рабочий ток только в одном направлении. Он выполняет роль своеобразного «электрического клапана», предотвращающего обратное течение тока и защищающего электронные схемы от перегрузок.
Устройство и принцип работы
Диод состоит из двух полупроводниковых регионов: p-области (с избытком дырок) и n-области (с избытком электронов). Между ними осуществляется pn‑переход, который блокирует прохождение тока в одном направлении и позволяет ему течь в другом при подаче постоянного напряжения.
Основные характеристики
- Прямое напряжение (В, В) – минимальное напряжение, при котором диод подает ток.
- Максимальный прямой ток (А, А) – наибольший ток, который диод может выдержать без повреждений.
- Обратное напряжение (В, V) – напряжение, при котором диод перестаёт пропускать ток в обратном направлении.
Пример: в схеме питания диод 1N4007 защищает схему от неправильного подключения полярности.

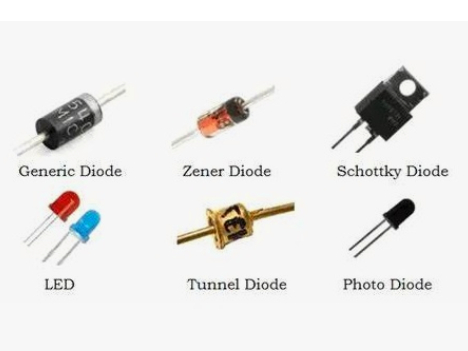

Виды диодов
- Выпрямительные – преобразуют переменный ток в постоянный.
- Светодиоды (LED) – излучают свет при определении тока.
- Зенеровские – стабилизируют напряжение в цепи.
- Шоттки – обеспечивают низкое падение напряжения, используемые в высокочастотных схемах.
Применение диодов
- Выпрямление переменного тока (в блоках питания).
- Защита от переполюсовки (в аккумуляторных схемах).
- Генерация и модуляция сигналов (в радиотехнике).
- Освещение и индикаторы (светодиоды в приборах).
Диоды — это одни из самых важных компонентов в электронике, которые можно подключить везде: от зарядных устройств до сложной радиосистемы.

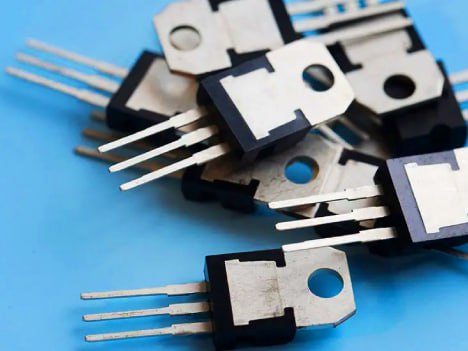

Транзисторы
Транзистор — это полупроводниковый прибор, предназначенный для усиления, переключения и формирования электрических сигналов. Он является основным элементом современной электроники и используется во всех электронных устройствах — от простых схем до мощных компьютеров.
Устройство и принцип работы
Транзистор состоит из трех слоев полупроводникового материала, образующих два контакта pn. В зависимости от структуры существуют два типа транзисторов:
- NPN – ток течет от коллектора к эмиттеру при подаче положительного сигнала на базу.
- PNP – ток течет от эмиттера к коллектору при подаче отрицательного сигнала на базу.
При небольшом токе на базе транзистора можно управлять большим током между эмиттером и коллектором, что делает его дополнительным усилителем и переключателем.
Основные характеристики
- Коэффициент усиления (hFE, β) – показывает, во сколько раз транзистор оказывает входной ток.
- Максимальный ток коллектора (Ic, А) – наибольший ток, который может быть подведен через транзистор.
- Напряжение насыщения (Vce, В) – напряжение, при котором транзистор полностью открыт.
Виды транзисторов
- Биполярные (BJT) – используются в обычных приборах, усилителях.
- Полевые (MOSFET, JFET) – управляются напряжением, широко применяются в цифровых схемах и источниках питания.
- Дарлингтон – мощные транзисторы с высоким коэффициентом усиления.
Применение транзисторов
- Усиление сигналов (радиоприемники, аудиотехника).
- Коммутация цепей (автоматические системы, логика микроконтроллеров).
- Генерация частот (радио, передатчики).
- Импульсные блоки питания (зарядные устройства, преобразователи напряжения).
Пример: транзистор BC547 можно использовать для управления реле от микроконтроллера Arduino.
Транзисторы — это основа современной электроники, без них невозможно представить работу компьютеров, мобильных устройств и бытовой техники.
Микроконтроллеры

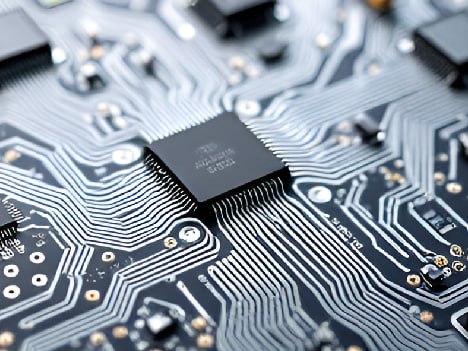

Микроконтроллер — это компактное программируемое устройство, управление которым осуществляется электронными цепями. Он представляет собой мини-компьютер на одном кристалле, включающий процессор, память и порты ввода-вывода.
Основные характеристики
- Тактовая частота (МГц, ГГц) – скорость работы процессора.
- Объём памяти (ОЗУ, ПЗУ, флэш-память) – хранение программ и данных.
- Количество портов ввода-вывода – для подключения датчиков, кнопок, дисплеев и других компонентов.
- Наличие периферии – встроенные модули (АЦП, таймеры, UART, I2C, SPI).
Виды микроконтроллеров
- 8-битные (например, ATmega328 в Arduino) – простые, энергоэффективные, адаптированные для базовых проектов.
- 16-битные (MSP430, PIC) – более производительные, применяются в промышленной автоматике.
- 32-битные (STM32, ESP32) – мощные, например, сложные вычисления и сети.
Применение микроконтроллеров
- Автоматизация (умный дом, робототехника).
- Встраиваемые системы (бытовая техника, автомобильная электроника).
- Программируемое устройство (Arduino, Raspberry Pi).
Микроконтроллеры делают электронику «умной» и позволяют реализовывать инновационные проекты даже новичкам.
После знакомства с базовыми компонентами пора переходить к практике. В этом разделе разберем, какие фундаментальные законы нужно знать, как собрать свои первые схемы и какие инструменты пригодятся для экспериментов.
Изучение основных законов
- Закон Ома – определяет связь между током, напряжением и сопротивлением в цепи: I = U / R, где I — сила тока (А), U — напряжение (В),
R — сопротивление (Ом). Пример: если у вас батарея на 9 В и резистор 1 кОм, то ток в цепи будет: I = 9 В / 1000 Ом = 0.009 А (9 мА). Этот закон позволяет рассчитать параметры компонентов для схем. - Первый закон Кирхгофа (закон токов): сумма всех токов, входящих в узел, равна сумме всех токов, выходящих из него. То есть токи в узле не могут "исчезать" или "появляться" из ниоткуда.
- Второй закон Кирхгофа (закон напряжений): сумма падений напряжения в замкнутом контуре равна сумме ЭДС (источников напряжения). Пример: если в цепи есть батарея на 9 В и два последовательно соединенных резистора по 1 кОм, то на каждом из них будет падение 4.5 В. Эти законы нужны для анализа сложных схем, где несколько ветвей.
Инструменты и оборудование для начинающего электронщика

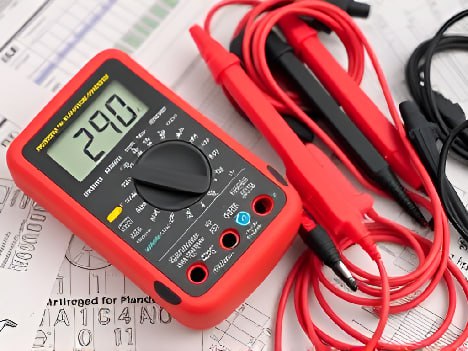

Мультиметр – главный инструмент электронщика
Мультиметр — это прибор, предназначенный для измерения различных электрических параметров, таких как напряжение (в вольтах), ток (в амперах) и сопротивление (в Омах). Он может быть индивидуальным (с изображением на шкале) или цифровым (с дисплеем). Многие мультиметры также могут измерять другие параметры, такие как температура, частота и емкость.
1. Измерение напряжения:
- Установите переключатель на «V» (постоянное DC или переменное AC).
- Подключите черный щуп к «COM», красный — к «VΩmA».
- Приложите щупы к контактам источника напряжения (например, батарейки).
- Если измеряете постоянное напряжение, соблюдайте полярность.
2. Измерение сопротивления:
- Установите мультиметр в режим «Ω».
- Приложите щупы к выводам резистора.
- Если на экране «1» или «OL» – сопротивление слишком велико, увеличьте диапазон.
3. Измерение тока:
- Установите режим «A» (ампер).
- Разорвите цепь и подключите мультиметр в разрыв.
- Будьте осторожны: при измерении больших токов используйте разъем «10A».

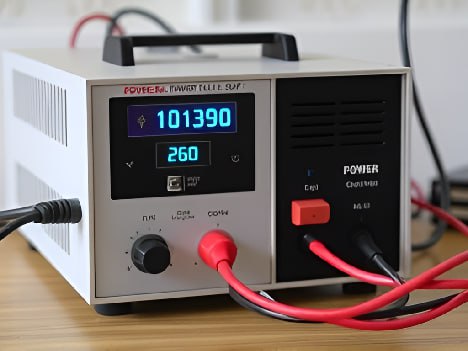

Источник питания
Для питания схем нужен стабильный источник напряжения.
Варианты питания:

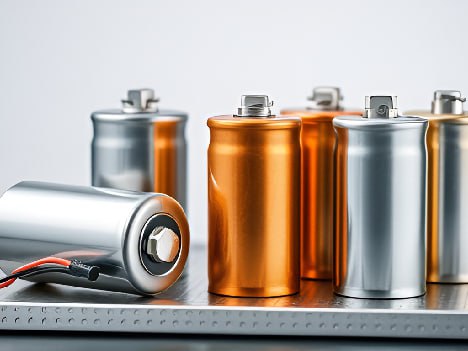

- Батарейки (обычные AA, AAA, «Крона» 9 В) – подходят для простых экспериментов.
- Блоки питания 5В / 12В – подходят для Arduino и других микросхем.
- Лабораторный блок питания** – регулируемый источник, который позволяет задавать напряжение и ток.
Регулируемый блок питания позволяет подстраивать напряжение под нужные компоненты, имеет защиту от перегрузок и короткого замыкания, упрощает тестирование схем.

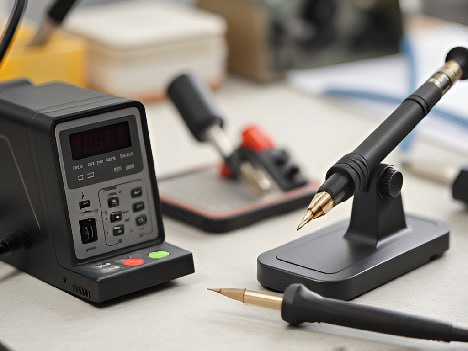

Паяльное оборудование
Если вы хотите не просто собирать схемы на макетной плате, но и делать стабильные соединения, вам понадобится паяльник.
Что нужно для пайки?
- Паяльник (лучше с регулировкой температуры 30–60 Вт).
- Олово (припой) – тонкая проволока с флюсом внутри.
- Флюс – улучшает качество пайки, удаляет окислы.
- Третья рука с увеличительным стеклом – удобный держатель для деталей.
- Отсос припоя и оплетка – для исправления ошибок.
Как правильно паять?
- Очистите контакты от грязи.
- Нагрейте паяльник до 350–400 °C.
- Приложите паяльник к месту соединения, затем добавьте припой.
- Держите контакт 1-2 секунды, пока припой равномерно растечется.
- Дайте соединению остыть, не двигая его.
Макетная плата и соединительные провода

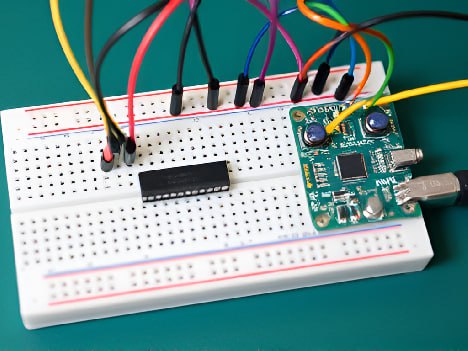

Макетная плата (breadboard) — это специальная плата, предназначенная для быстрого и удобного создания электронных схем без пайки. Она состоит из проводов с металлическими контактами внутри, куда можно вставлять компоненты (резисторы, транзисторы, микросхемы и т. д.) и соединять их.
Основные особенности макетной платы:
- Без пайки – все соединения выполняются за счет подпружиненных контактов.
- Многоразовость – компоненты можно легко заменять и изменять схему.
- Группировка контактов – соединения отверстий выполнены таким образом, чтобы облегчить работу.
- Используется с микроконтроллерами – например, с Arduino или Raspberry Pi для быстрого прототипирования.
Чтобы пользоваться макетной платой, сначала подключите питание к длинным горизонтальным линиям по бокам, где обычно обозначены «+» и «-». Вертикальные ряды отверстий служат для соединения компонентов между собой. Вставляйте детали в отверстия, следя за правильным подключением, и соединяйте их проводами, избегая коротких замыканий.
Плюсы макетной платы:
- Можно легко менять схему без пайки.
- Подходит для экспериментов с Arduino, Raspberry Pi.
- Позволяет быстро проверять работоспособность схем.

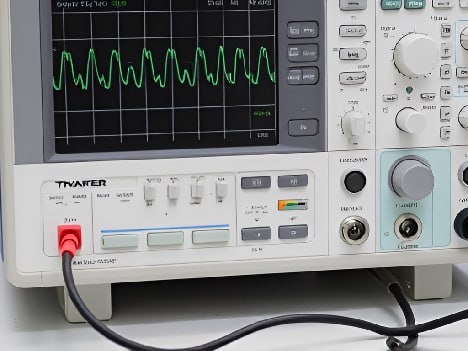

Осциллограф
Осциллограф — это прибор, который позволяет измерять и отображать электрические сигналы во времени. Он показывает график изменения напряжения, где по горизонтальной оси откладывается время, а по вертикальной — напряжение. С его помощью можно анализировать форму сигнала, измерять направления и измерения, а также выявлять неисправности в электрических схемах. Осциллографы бывают автономными, цифровыми и портативными, в зависимости от задач и условий использования.
Что можно измерять с помощью осциллографа?
- Форму сигнала (синус, прямоугольник, пила).
- Частоту и амплитуду колебаний.
- Шумы и помехи в цепи.
Для начинающих подойдут USB-осциллографы, которые работают с компьютером.
Вывод
Ваши первые шаги в электронике должны быть простыми и понятными. Для старта в электронике вам достаточно мультиметра, макетной платы и источника питания. Если планируете паять – приобретите паяльник. Осциллограф понадобится, если вы решите глубже изучать сложные сигналы. Знание работы компонентов поможет вам понимать схемы и создавать собственные проекты. Начните с простых экспериментов — попробуйте зажечь светодиод через резистор, сгладить питание с помощью конденсатора или включить лампочку через транзистор. Начните с законов, попробуйте базовые схемы с LED и транзисторами, экспериментируйте на макетной плате.
